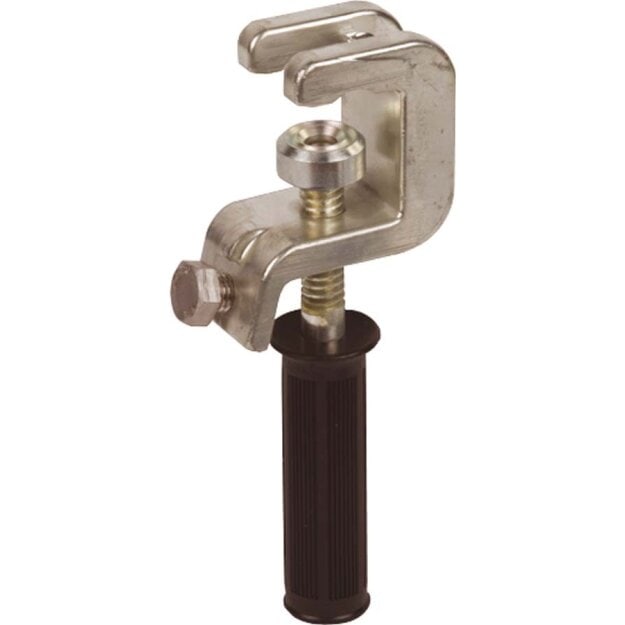

Dehn 774330 Universalerdungsklemme D 25/30mm T 18mm Rd/Fl 30mm mit Handgriff UEK 30 HG

Artikelnummer: 774330 Dehn+Soehne-774330_4013364057715
Hersteller: Dehn
EAN: 4013364057715

UVP: 200,87 €

113,19 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

DEHN Universalerdungsklemme UEK 30 HG 774330 mit Handgriff

Die DEHN Universalerdungsklemme UEK 30 HG 774330 ist ein erdseitiges Anschlusselement für Schaltanlagen und Freileitungen. Die Klemme mit Handgriff eignet sich für Kugelfestpunkte mit 25 oder 30 mm Durchmesser, T-Anschlussbolzen mit 18 mm Halsweite sowie Rund- und Flachleiter innerhalb eines Klemmbereichs bis 30 mm. Für den Anschluss sind Kupferseile mit einem Querschnitt von 16 bis 120 mm² vorgesehen.

Universalerdungsklemme mit Handgriff: erdseitiges Anschlusselement für Schaltanlagen und Freileitungen
Für Kugelfestpunkte Ø 25/30 mm: geeignet für beide ausgewiesenen Festpunktdurchmesser
Für T-Anschlussbolzen: passend für eine Halsweite von 18 mm
Rund-/Flachleiter-Klemmbereich bis 30 mm: vielseitige Anschlussmöglichkeit für entsprechende Leiter und Profile
Für Kupferseile 16–120 mm²: großer Anschlussbereich für Erdungs- und Kurzschließanwendungen
Verdrehungsschutz PK1: integrierter Verdrehungsschutz für die vorgesehene Anwendung
33,5 kA Kurzschlussstrom bei 0,5 s: hohe Kurzschlussstromtragfähigkeit für Erdungs- und Kurzschließvorrichtungen
23,7 kA Kurzschlussstrom bei 1 s: definierte Kurzschlussstromtragfähigkeit bei längerer Einwirkdauer

Die DEHN UEK 30 HG ist Bestandteil des Systems für Erdungs- und Kurzschließvorrichtungen. Durch den großen Klemmbereich und die verschiedenen Anschlussmöglichkeiten lässt sich die Universalerdungsklemme an Kugelfestpunkten, T-Anschlussbolzen sowie Rund- und Flachleitern einsetzen.

Herstellertyp	UEK 30 HG
Artikelnummer	774330
Produktart	Universalerdungsklemme mit Handgriff
Für Kugelfestpunkt Ø	25 / 30 mm
T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Seilquerschnitt Cu	16–120 mm²
Max. Kurzschlussstrom bei 0,5 s	33,5 kA
Max. Kurzschlussstrom bei 1 s	23,7 kA
