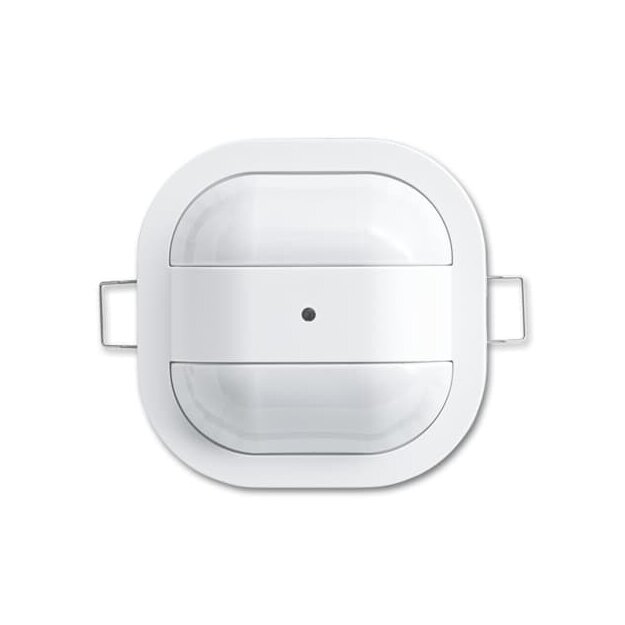

Busch-Jaeger 6819/39-24 Busch-Präsenzmelder Universal, Slave DALI 12 Meter Studioweiß 2CKA006800A2758
DALI Nebenstellen Präsenzmelder zur Erweiterung des Erfassungsbereiches von DALI Präsenzmeldern. Stromaufnahme am DALI-Bus: max. 10 mA, entspricht ca. 5 DALI Betriebsgeräte. Die Kommunikation mit dem DALI Hauptgerät erfolgt über die DALI Schnittstelle. Erfassungsbereich (bei 3 m Montagehöhe): kreisförmig: Sitzende Personen: bis zu Ø 10 m, gehende Personen: bis zu Ø 12 m. Aufbauhöhe 23 mm. Deckeneinbaumontage über integrierte Federbügel. Verdrehschutz über zusätzliche Schnellverspannung. Überwachungsdichte: 72 Sektoren mit 640 Schaltsegmenten. Geeignet für abgehängte Decken mit eine Plattenstärke von 9 bis 25 mm. Einbaulochmaß: Ø 68 mm. Physikalisch bedingt ist die Erfassungsreichweite bei zentraler Annäherung geringer. Empfehlung: HaloX® 100 von Kaiser (Art.-Nr. 1281-00) mit entsprechender Abdeckung (1281-01 oder 1281-61 für Sichtbeton) oder IBTronic H120-68 von Spelsberg Designlinie: ProfessionalLINE| Hersteller-Farbe: | Studioweiß |
| Produktgruppe: | Sensoren Sicherheit & Überwachung Bewegungsmelder/Präsenzmelder komplett |
| Bewegungsmelder: | Ja |
| Farbe: |
|
Technische Daten und Merkmale zu Busch-Jaeger 6819/39-24 Busch-Präsenzmelder Universal, Slave DALI 12 Meter Studioweiß 2CKA006800A2758:
| Ausführung | Präsenzmelder |
| Sensortyp | passiv Infrarot |
| Mit DALI-Schnittstelle | ja |
| Konstantlichtregelung | nein |
| HLK-Ansteuerung | nein |
| Zwangseinschaltung | nein |
| Zwangsabschaltung | nein |
| Tierschneise | nein |
| Unterkriechschutz | ja |
| Rückfeldüberwachung | - |
| Vernetzbar | ja |
| Scanwinkel | - |
| Optimale Montagehöhe | 2 m |
| Treppenlichtautomatik | ja |
| Überbrückungsschalter | nein |
| Max. Reichweite zu einer Seite | 6 m |
| Max. Präsenzbereich | - |
| Max. Reichweite frontal | 6 m |
| Durchmesser Erfassungsfeld auf Fußboden | - |
| Geeignet für drahtlose Übertragung | nein |
| Fernbedienbar | nein |
| Mit Fernbedienung | nein |
| Ansprechempfindlichkeit einstellbar | nein |
| Ansprechhelligkeit einstellbar | nein |
| Mit Signaleinheit | nein |
| Teach-Funktion für Ansprechhelligkeit | nein |
| Abdimmfunktion mit Dimmeinsatz | nein |
| Montageart | sonstige |
| Geeignet für Deckenmontage | ja |
| Geeignet für Wandmontage | nein |
| Anschlussart | - |
| Werkstoff | - |
| Werkstoffgüte | Thermoplast |
| Halogenfrei | ja |
| Oberflächenschutz | unbehandelt |
| Ausführung der Oberfläche | matt |
| Antibakterielle Behandlung | nein |
| Farbe | weiß |
| RAL-Nummer (ähnlich) | 9016 |
| Transparent | nein |
| Schutzart (IP) | IP40 |
| Schlagfestigkeit | - |
| Spannungsart | DC |
| Frequenz | 50 Hz |
| Frequenz | 60 Hz |
| Nennspannung | 230 V |
| Min. Einschaltdauer | 60 s |
| Max. Einschaltdauer | 30 min |
| Ausschaltverzögerung | - |
| Einschaltverzögerung | - |
| Erfassungswinkel horizontal | 90 ° |
| Erfassungswinkel horizontal | 360 ° |
| Schwenkbereich Sensor, horizontal | 0 ° |
| Schwenkbereich Sensor, vertikal | 0 ° |
| Ansprechhelligkeit | 5 lx |
| Ansprechhelligkeit | 2000 lx |
| Max. Schaltleistung | - |
| Max. Schaltleistung LED | - |
| Geeignet für C-Last | - |
| Temperatur | -5 °C |
| Temperatur | 45 °C |
| Anzahl der Schaltzonen | 640 |
| Max. Einschaltstrom | - |
| Min. Einschaltstrom | - |
| Steuerstrom | - |
| Nebenstelleneingang | nein |
| Alarmfunktion | nein |
| Mit Akustiksensor | - |
| Breite | 94 mm |
| Höhe | 94 mm |
| Tiefe | 72 mm |
| Durchmesser | - |
| Einbaubreite | - |
| Einbautiefe | 49 mm |
| Einbaulänge | - |
| Einbaudurchmesser | 68 mm |
| Min. Tiefe der Gerätedose | 49 mm |
| Mit Anschlusskabel | - |
| Länge des Anschlusskabels | - |
| Kompatibel mit Apple HomeKit | nein |
| Kompatibel mit Google Assistant | nein |
| Kompatibel mit Amazon Alexa | nein |
| IFTTT-Unterstützung verfügbar | nein |
