BENNING 5042101 PV-Installationstester für normgerechte Prüfungen (VDE 0126‑23 DIN EN 62446) Messwertspeicher USB-Download sichere Isolations- und Kurzschlussstrommessung bis 15 A DC PV 1-1+

Artikelnummer: 5042101 BENNING-5042101_4014651421011
Hersteller: BENNING
EAN: 4014651421011

UVP: 2.140,22 €

1.669,30 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 2-6 Wochen

BENNING PV 1-1+ ist ein praxisorientierter PV-Installationstester für die Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche und Serviceeinsätze an netzgekoppelten PV-Systemen. Das Gerät unterstützt normgerechte Prüfungen gemäß VDE 0126-23 und DIN EN 62446 und kombiniert umfassende Messfunktionen mit Messwertspeicher und USB-Download für Prüfprotokolle.

Messfunktionen: Isolationswiderstand 0,05 MOhm – 199 MOhm; einstellbare Prüfspannung 250 V – 1000 V; Schutzleiterwiderstand 0,05 Ω – 199 Ω; Durchgängigkeitsprüfung mit 200 mA Prüfstrom; Spannungsmessung 30 V – 400 V AC/DC; Leerlaufspannung bis 1000 V DC; sichere Kurzschlussstrommessung bis 15 A DC.
Optionale Prüf- und Messhilfen: Funktionstest durch Strommessung bis 40 A AC/DC (optional BENNING CC 3, Art.-Nr. 044038); Anzeige und Speicherung von Einstrahlung (W/m²) und Temperatur über optionales BENNING SUN 2 (050420) mittels Wireless Sun link.
Datenmanagement: Messwertspeicher für 200 PV-Stränge, integrierte Echtzeituhr für Datum-/Zeitstempel, USB-Schnittstelle und Downloadsoftware zur Protokollerstellung in MS Excel.
Sicherheit und Bedienkomfort: Automatische Anzeige der Spannungspolarität mit akustischer/visueller Warnung bei Falschpolung, optimierter Überlastschutz (300 % höherer Schutz gegen transiente Kurzschlussströme), modifiziertes Gehäuse mit umlaufendem Gummischutz und Befestigungsösen für Traggurt.
Gerätecharakteristika (ETIM/Technische Daten): Mit beleuchtetem Grafikdisplay; Schnittstelle: USB; Stromversorgung: Batteriebetrieb (6×1,5 V AA LR6 inkl.); Messwertspeicher: ja; Schutzart: IP40; Messkategorie: CAT I, bis 1000 V; Abmessungen: 270 × 115 × 80 mm; Gewicht: 1,1 kg (1,2 kg inkl. Batterien).
Prüfablauf und Usability: Automatischer Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand), gut/schlecht-Anzeige bei Isolationsmessung, Strang‑Strang‑Vergleich mit Anzeige bei Abweichung > 5 % und einstellbare automatische Abschaltzeit (APO) bis 10 Minuten.

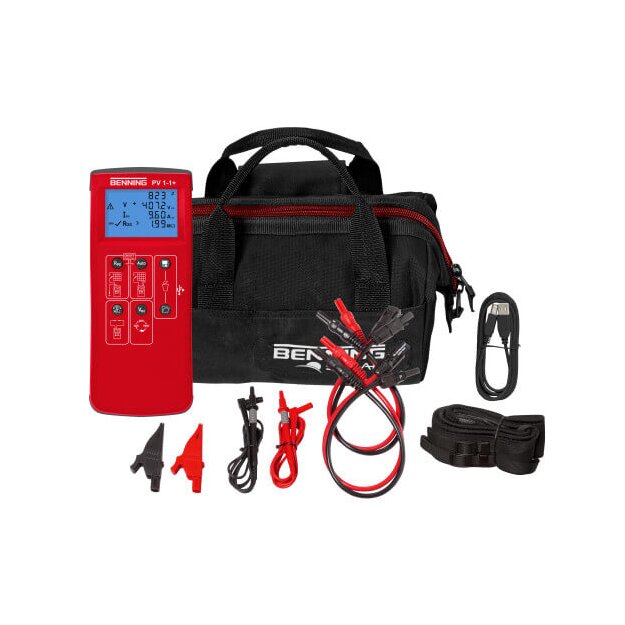

Lieferumfang: Trageriemen, Messleitungen, Krokodilklemmen, MC4-/Sunclix-Messleitungen, Tasche, Batterien, Sicherung 0,5 A (749771) sowie Solar-Datalogger über Downloadlink.

Der BENNING PV 1-1+ ist auf die Anforderungen moderner PV-Module mit höheren Zellwirkungsgraden ausgelegt: Er bietet verbesserte Prüfkompatibilität, erhöhte Ausfallsicherheit und praxisgerechten Bedienkomfort für Solarteure, Sachverständige und Wartungsteams. Die Kombination aus normgerechten Messfunktionen, speicherbarer Dokumentation und robustem Gehäuse macht das Gerät zu einem zuverlässigen Werkzeug für normkonforme Prüfungen und schnelle Fehleranalysen vor Ort.

Weitere Informationen

Schutzart:	IP40
Produktgruppe:	Tester
