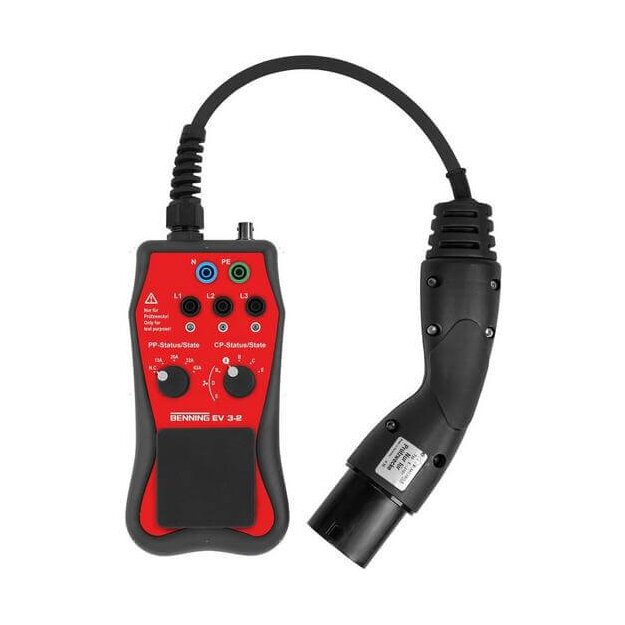

BENNING 44169 Messadapter mit Typ‑2‑Stecker zur Simulation von Fahrzeugzuständen (A–E) PP/CP‑Prüfung 1‑/3‑phasen‑Tests und BNC‑CP‑Ausgang für Oszilloskop EV 3-2

Artikelnummer: 044169 BENNING-44169_4014650441699
Hersteller: BENNING
EAN: 4014650441699

539,16 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 2-6 Wochen

Der BENNING EV 3-2 ist ein Messadapter mit Typ‑2‑Stecker zur gezielten Prüfung von E-Ladepunkten in Kombination mit einem geeigneten Installationsprüfgerät. Er dient der Simulation von Fahrzeugzuständen und der Bewertung der Schutzmaßnahmen an 1‑ und 3‑phasigen EVSE (Electric Vehicle Supply Equipment).

Typ 2 Anschluss: Standardstecker für gängige Ladesysteme, mechanische Verbindung wie bei realer Fahrzeuganbindung.
CP (Control Pilot): Simulation der Fahrzeugzustände A, B, C, D und E; inklusive Kurzschluss CP–PE zur Testfälle mit Ladefreigabe/Fehlerbedingung.
PP (Proximity Pilot): Prüft die Kodierung des Ladekabels zur Begrenzung des maximalen Ladestroms (Ausstattungs- und Kabelkennung).
BNC‑Ausgang: CP-Signal als BNC zur Analyse mit Oszilloskop oder Messzubehör zur zeitlichen und signaltechnischen Bewertung des PILOT‑Verlaufs.
Phaseindikatoren: Drei separate LEDs zur schnellen Überprüfung der Anwesenheit der einzelnen Phasen (Einsatz bei 1‑/3‑phasigen Inbetriebnahmen).
Messanschlüsse: Prüfsteckdose und 4‑mm‑Buchsen zur einfachen und sicheren Verbindung mit Installationsprüfgeräten und Messleitungen.
Interlock‑Prüfung: Prüfung des EVSE‑Interlock‑Systems ab Status B zur Verifikation der Verriegelungsfreigabe und mechanischer Steckverriegelung.

Der Adapter ist für den professionellen Einsatz bei Elektroinstallationen und der Inbetriebnahme von Ladeinfrastruktur konzipiert. Er unterstützt Techniker beim Nachweis der Wirksamkeit von Schutzmaßnahmen, der Fehlersuche an Ladepunkten und der Signalprüfung von CP/PP. Hersteller: BENNING (Artikelnummer 044169). Lieferzeit: in der Regel 1–3 Werktage.

Weitere Informationen

Produktgruppe:	Messadapter
