Produktübersicht: Das BENNING IT 130 ist ein True‑RMS Installationsprüfgerät zur Prüfung elektrischer Anlagen nach DIN VDE 0100‑600, IEC 60364‑6 sowie DIN VDE 0105‑100/EN 50110. Es vereint umfangreiche Messfunktionen (Isolations-, Niederohm-, Loop‑ und Erdungsmessungen) mit spezialisierten RCD/Fi‑Prüfungen, inklusive allstromsensitiver Typen B und B+ sowie Typ AC, A und F.
-
RCD/Fi‑Prüfung: Prüfungen für Standard und verzögerte (S) Auslöseverhalten; Typen AC, A, F, B, B+, EV, MI; AUTO‑Test, Berührungsspannung, Auslösezeit und Auslösestrom mit Rampentest.
-
Messbereiche (Auswahl):
- Isolationswiderstand: 0,01 MΩ – 1 GΩ; Prüfspannungen: 50 / 100 / 250 / 500 / 1000 V
- Niederohm/ Durchgang: 0,01 Ω – 2 MΩ; Prüfstrom 200 mA (PolaritÄtsumkehr), Durchgangsprüfstrom 7 mA
- Leitungs‑/Schleifenimpedanz: 0,01 Ω – 10 kΩ (L‑N/L, L‑PE ohne RCD‑Auslösung) inkl. Spannungsfall und Kurzschlussstrom
- Spannung AC/DC: 1 V – 550 V; Frequenz: 0 Hz – 500 Hz; True‑RMS Messverfahren
- Erstfehler‑Leckstrommessung im IT‑Netz
-
Erdungsmessung: 3‑Leiter‑Methode optional über Erdungsset 044113.
-
Strommessung: Optional über Stromzangenadapter BENNING CC 1 (044037) und CC 3 (044038).
Bedienung, Datenmanagement und Schnittstellen: Grafikdisplay mit Hintergrundbeleuchtung und integrierter Hilfefunktion (Anschlussdiagramme). Strukturierter Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt) sowie Upload von Anlagenstrukturen und Download von Messwerten/Protokollen. Birektionale Schnittstellen USB/RS‑232, integrierte Echtzeituhr mit Datum/Uhrzeit, Online‑Spannungswächter. Gut/Schlecht‑Anzeige über grüne/rote LEDs am Gerät und an der Commander‑Prüfspitze; Commander‑Prüfspitze mit TEST/SPEICHER‑Taste und Messstellenbeleuchtung. Anschluss für Barcodescanner zur Identifizierung von Messstellen.
-
Vorteile für den Anwender: Kombination aus normkonformen Prüfverfahren und strukturiertem Datenaustausch ermöglicht effiziente Dokumentation, einfache Protokollerstellung und schnelle Arbeitsabläufe vor Ort.
-
Software & Dokumentation: Inklusive PC‑Software BENNING PC‑Win IT 130‑200 zur Erstellung/Übertragung von Anlagenstrukturen, einfachem Messwertdownload und Protokollierung.

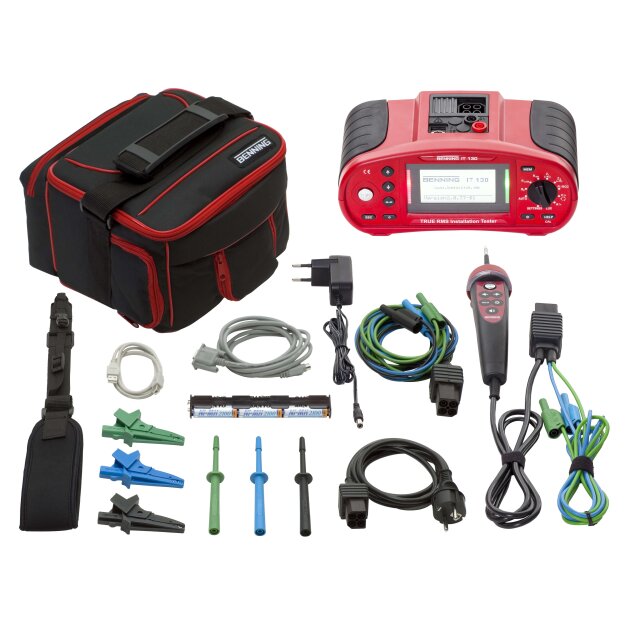

Lieferumfang (inklusive):
- Tasche
- PC‑Software BENNING PC‑Win IT 130‑200
- USB/RS‑232‑Kabel
- schaltbare Commander‑Prüfspitze
- Prüfkabel mit Schutzkontaktstecker
- universelle 3‑Leiter‑Prüfleitungen (1,5 m)
- 3× Prüfspitzen / Krokodilklemmen
- Ladegerät mit 6 wiederaufladbaren NiMH AA‑Akkus
- Kalibrierzertifikat
- Sicherung 0,315 A (Art. 757211)
Optionen und Zubehör: Erdungsset 044113 für 3‑Leiter‑Erdungsmessung, Stromzangenadapter BENNING CC 1 (044037) und CC 3 (044038), Beleuchtungsstärkemessung über BENNING Luxmeter Typ B (044111).
Zusammenfassung: Das BENNING IT 130 bietet eine umfassende, normorientierte Prüfplattform mit True‑RMS Messtechnik, spezialisierten RCD‑Prüfungen (inkl. B/B+), strukturiertem Messwertmanagement und PC‑Integration — konzipiert für professionelle Prüfaufgaben in Elektroinstallation und Wartung.
