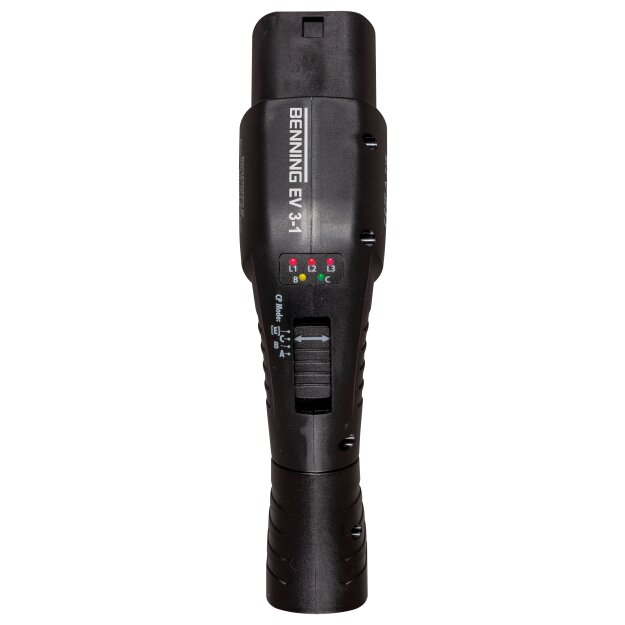

BENNING 11001243 Funktionstest und Fehlersuche an Wallboxen (Typ 2) Simuliert Fahrzeugzustände zeigt L1/L2/L3 & CP kompatibel mit 1‑ und 3‑phasigen AC‑Ladestationen normkonforme Nachweise mit geeignetem Installationsprüfgerät EV 3-1

Artikelnummer: 11001243 BENNING-11001243_4014651012431
Hersteller: BENNING
EAN: 4014651012431

UVP: 196,71 €

153,38 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 2-6 Wochen

weitere Artikel sind im Zulauf

BENNING EV 3-1 ist ein tragbarer Wallboxtester und Messadapter zur schnellen, normorientierten Funktionsprüfung von AC-Ladestationen der Ladebetriebsart 3 mit Typ-2-Steckverbinder. In Verbindung mit einem geeigneten Installationsprüfgerät erlaubt das Gerät die dokumentierbare Sicherheits- und Funktionsprüfung gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110).

Gezielte Simulation von Fahrzeugzuständen: Simuliert die Fahrzeugzustände A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung) und E (Fehler, Kurzschluss zwischen CP‑PE). Damit lassen sich Schalt- und Verriegelungsfunktionen der Wallbox reproduzierbar prüfen.
Mehrphasen-Kompatibilität: Geeignet für 1‑ und 3‑phasige Wallboxen (EVSE) mit Typ‑2‑Stecker; unterstützt die Anzeige der Ausgangsspannungen L1/L2/L3 über farbige LEDs.
Signal‑ und Messzugang: 4 mm Buchsen für L1/L2/L3/N/PE zur direkten Verbindung mit Installationsprüfgeräten sowie eine 4 mm Buchse für das CP‑Signal zur Analyse mit Oszilloskop oder Multimeter. Das Gerät bietet ein ausgegebenes CP‑Signal zur Anzeige und Analyse.
Prüfung der Verriegelung: Überprüfung des EVSE‑Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert) zur funktionalen Absicherung von Entriegelungsmechanismen.
Anwenderkreis und Sicherheit: Konzipiert für Elektrofachpersonal und elektrotechnisch unterwiesene Personen (EuP) durch einfache Handhabung. Messkategorie: CAT II 300 V.
Technische Klassifizierung (ETIM): Modell: tragbares Gerät; Signaloutput vorhanden; Verbindungstyp: Typ‑2 (CCS/CHAdeMO nicht unterstützt); keine Smart‑Home‑Integrationen (Apple HomeKit/Google Assistant/Alexa/IFTTT nicht verfügbar).
Praxisnutzen: Erleichtert Fehlersuche, reduziert Prüfzeiten und ermöglicht in Kombination mit einem Installationsprüfgerät die dokumentierte, normgerechte Abnahme von Wallboxen. Kompakt und mobil für den Einsatz vor Ort an fest angeschlossenen Ladekabeln und Steckdosen.

Hinweis: Für vollständige Mess- und Nachweisprotokolle ist die Nutzung eines geeigneten Installationsprüfgeräts erforderlich. Das Gerät simuliert Fahrzeugzustände und liefert Messzugänge, ersetzt jedoch nicht die Messfunktionen eines kompletten Prüfgeräts.

Weitere Informationen

Produktgruppe:	Messadapter
