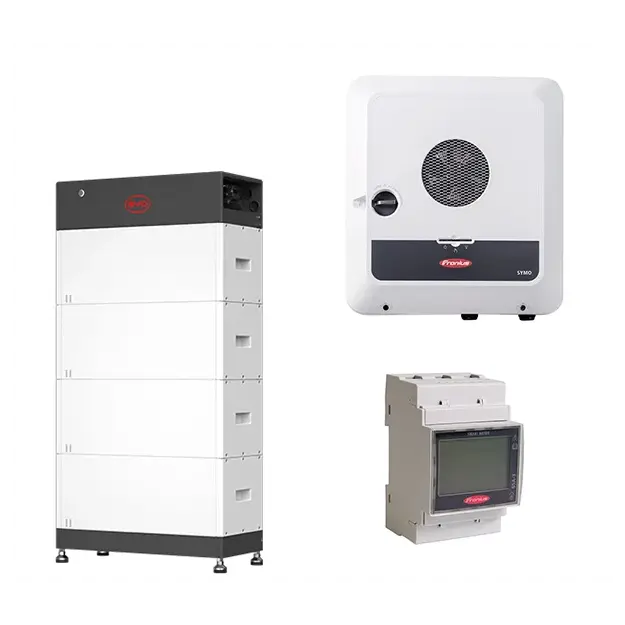

BYD Battery-Box Premium HVM 11.0 Set mit Fronius Symo GEN24 10.0 Plus SC Hybridwechselrichter, 11,04 kWh
Das BYD Battery-Box Premium HVM 11.0 Set mit Fronius Symo GEN24 10.0 Plus SC kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Die aufeinander abgestimmten Systemkomponenten ermöglichen die Speicherung überschüssiger Photovoltaikenergie und deren bedarfsgerechte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Die BYD Battery-Box Premium HVM 11.0 verfügt über eine nutzbare Speicherkapazität von 11,04 kWh und besteht aus vier Batteriemodulen mit jeweils 2,76 kWh. Der Fronius Symo GEN24 10.0 Plus SC bietet eine AC-Nennleistung von 10 kW, zwei MPP-Tracker und integrierte Funktionen für das Energiemanagement. Das DC-gekoppelte System unterstützt die effiziente Speicherung von Solarenergie und ermöglicht bei entsprechender Installation verschiedene Ersatzstromlösungen.
Produktvorteile im Überblick
-
11,04 kWh nutzbare Speicherkapazität durch vier BYD HVM Batteriemodule mit jeweils 2,76 kWh
-
10 kW dreiphasiger Hybridwechselrichter Fronius Symo GEN24 10.0 Plus SC
-
DC-gekoppeltes Hochvolt-Speichersystem zur Speicherung überschüssiger Photovoltaikenergie
-
Lithium-Eisenphosphat-Technologie (LFP) für eine hohe thermische Stabilität
-
Modular erweiterbarer Batteriespeicher auf bis zu 22,08 kWh pro Batterieturm
-
Mindestens 96 % Batterie-Roundtrip-Wirkungsgrad unter definierten Betriebsbedingungen
-
Zwei MPP-Tracker zur Einbindung unterschiedlich ausgerichteter PV-Modulgruppen
-
Bis zu 15 kWp PV-Generatorleistung bei entsprechender Anlagenauslegung
-
Bis zu 98,3 % maximaler Wechselrichterwirkungsgrad bei der Umwandlung von PV-Gleichstrom in Wechselstrom
-
PV Point Ersatzstromfunktion mit bis zu 3 kVA bei entsprechender Installation
-
Dreiphasiger Full Backup möglich mit geeigneter Umschalteinrichtung und zusätzlichen Systemkomponenten
-
Fronius Solar.web zur Überwachung relevanter Energie- und Betriebsdaten
-
IP55-Schutzart des Batteriespeichers und IP66 des Wechselrichters für geeignete Installationsumgebungen
Technische Daten – BYD Battery-Box Premium HVM 11.0
- Hersteller: BYD
- Produktserie: Battery-Box Premium HVM
- Speichermodell: HVM 11.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 4
- Nutzbare Speicherkapazität je Modul: 2,76 kWh
- Nutzbare Gesamtspeicherkapazität: 11,04 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung: 204,8 V DC
- Betriebsspannungsbereich: 160–236 V DC
- Maximaler Ausgangsstrom: 50 A
- Spitzen-Ausgangsstrom: 75 A für 3 Sekunden
- Batterie-Roundtrip-Wirkungsgrad: mindestens 96 %
- Maximale Anzahl Batteriemodule pro Turm: 8
- Maximale nutzbare Speicherkapazität pro Turm: 22,08 kWh
- Kommunikation: CAN / RS485
- Schutzart: IP55
- Abmessungen (H × B × T): 1.228 × 585 × 298 mm
- Gewicht: ca. 153–167 kg, abhängig von der Modulversion
- Betriebstemperatur: -10 bis +50 °C
- Montageart: Bodenaufstellung
- Installationsbereich: Innenbereich und geeigneter Außenbereich
Technische Daten – Fronius Symo GEN24 10.0 Plus SC
- Hersteller: Fronius
- Modell: Symo GEN24 10.0 Plus SC
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 10.000 W
- Maximale AC-Ausgangsleistung: 10.000 VA
- Maximale PV-Generatorleistung: 15.000 Wp
- Maximale PV-Eingangsleistung: 10,3 kW
- Anzahl MPP-Tracker: 2
- DC-Eingangsspannungsbereich PV: 80–1.000 V
- Nutzbarer MPP-Spannungsbereich: 80–800 V
- Nominale DC-Eingangsspannung: 610 V
- Maximaler PV-Eingangsstrom: 28 A / 14 A
- Maximaler Batterie-Eingangsstrom: 22 A
- Batterie-Eingangsspannungsbereich: 160–700 V DC
- Maximale Batterie-Eingangs- und Ausgangsleistung: 10,3 kW, abhängig von der angeschlossenen Batterie
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Netzanschluss: 3/N/PE, 400/230 V
- Netzfrequenz: 50 / 60 Hz
- Schutzart: IP66
- Abmessungen (H × B × T): 595 × 529 × 180 mm
- Gewicht: ca. 22,75–24,27 kg, abhängig von der Geräteausführung
- Umgebungstemperatur: -25 bis +60 °C
- PV Point Ersatzstromleistung: bis zu 3.000 VA
- Full Backup: Mit geeigneter externer Umschalteinrichtung und erforderlichen Systemkomponenten
- Monitoring: Fronius Solar.web
11,04 kWh BYD Batteriespeicher für die Eigenversorgung
Die BYD Battery-Box Premium HVM 11.0 speichert überschüssigen Solarstrom und stellt ihn bei Bedarf wieder bereit. Die nutzbare Speicherkapazität von 11,04 kWh ermöglicht eine zeitversetzte Nutzung der selbst erzeugten Energie, beispielsweise in den Abendstunden, während der Nacht oder bei geringer Sonneneinstrahlung.
Der Batteriespeicher arbeitet mit Lithium-Eisenphosphat-Zellen und erreicht unter definierten Bedingungen einen Roundtrip-Wirkungsgrad von mindestens 96 %. Die Hochvolt-Architektur ermöglicht die direkte DC-Anbindung an den kompatiblen Fronius Hybridwechselrichter. Dadurch werden zusätzliche Umwandlungsschritte beim Laden reduziert.
Modular erweiterbare BYD Battery-Box Premium HVM
Die BYD Battery-Box Premium HVM ist modular aufgebaut und ermöglicht eine Anpassung der Speicherkapazität an den Energiebedarf. Der vorhandene Batterieturm besteht aus vier HVM Modulen mit jeweils 2,76 kWh nutzbarer Energie.
Ein einzelner HVM Batterieturm kann aus maximal acht kompatiblen Modulen bestehen und damit eine nutzbare Speicherkapazität von bis zu 22,08 kWh erreichen. Für die Erweiterung sind die jeweils geltenden Kompatibilitätsvorgaben von BYD und Fronius zu berücksichtigen.
Abhängig von der Systemkonfiguration und der Freigabe der beteiligten Komponenten sind auch mehrere kompatible Batterietürme möglich. Die konkrete Speichergröße und die zulässige Verschaltung müssen anhand der aktuellen Kompatibilitätslisten geprüft werden.
Fronius Symo GEN24 10.0 Plus SC mit 10 kW
Der Fronius Symo GEN24 10.0 Plus SC ist ein dreiphasiger Hybridwechselrichter für die Kombination von Photovoltaikanlage und Batteriespeicher. Mit einer AC-Nennleistung von 10 kW übernimmt er die Umwandlung des erzeugten Gleichstroms in netzkonformen Wechselstrom und unterstützt eine bedarfsgerechte Energieverteilung.
Zwei unabhängige MPP-Tracker ermöglichen die Anbindung unterschiedlicher PV-Modulgruppen, beispielsweise bei verschiedenen Dachausrichtungen. Der Wechselrichter unterstützt eine maximale PV-Generatorleistung von 15 kWp und erreicht einen maximalen Wirkungsgrad von 98,3 %.
Der integrierte Batterieanschluss ermöglicht den Betrieb mit kompatiblen Hochvolt-Speichersystemen. Die maximal verfügbare Lade- und Entladeleistung hängt von der verwendeten Batteriekonfiguration und den jeweiligen Betriebsbedingungen ab.
Intelligentes Energiemanagement mit Fronius Solar.web
Die Kombination aus BYD Batteriespeicher und Fronius Hybridwechselrichter unterstützt eine bedarfsgerechte Steuerung der erzeugten und gespeicherten Energie. Über die Fronius Solar.web Plattform können relevante Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb eingesehen werden.
In Verbindung mit einem geeigneten Fronius Smart Meter lassen sich zusätzlich die Energieflüsse zwischen Photovoltaikanlage, Batteriespeicher, angeschlossenen Verbrauchern und öffentlichem Stromnetz erfassen. Die Messdaten ermöglichen eine optimierte Eigenverbrauchsregelung und eine übersichtliche Darstellung der Energieverteilung.
Ersatzstromversorgung mit PV Point und Full Backup
Der Fronius Symo GEN24 10.0 Plus SC unterstützt verschiedene Ersatzstromlösungen. Die integrierte PV Point Funktion ermöglicht bei entsprechender Installation die Versorgung eines separaten einphasigen Stromkreises mit bis zu 3.000 VA. Die tatsächlich verfügbare Leistung hängt von den jeweiligen Betriebsbedingungen ab.
Für eine umfassendere Ersatzstromversorgung steht die dreiphasige Full-Backup-Funktion zur Verfügung. Diese benötigt eine geeignete externe Umschalteinrichtung, einen kompatiblen Batteriespeicher, einen Fronius Smart Meter und die erforderliche Anlagenkonfiguration.
Die Ersatzstromversorgung muss unter Berücksichtigung der angeschlossenen Verbraucher, der Batterieleistung und der geltenden technischen Anschlussbedingungen geplant werden. Die Full-Backup-Funktion ist ohne die notwendigen Zusatzkomponenten nicht betriebsbereit.
Set-Zusammenstellung
- 4 × BYD Battery-Box Premium HVM Batteriemodul mit jeweils 2,76 kWh nutzbarer Speicherkapazität
- 1 × BYD Battery-Box Premium HVM Steuer- und Anschlusseinheit (BCU) mit Basis
- 1 × Fronius Symo GEN24 10.0 Plus SC Hybridwechselrichter mit 10 kW AC-Nennleistung
Hinweis: Die genaue Zusammenstellung des Sets und weiteres enthaltenes Zubehör sind anhand der produktspezifischen Stückliste zu prüfen. Für die vollständige Installation können zusätzliche Komponenten erforderlich sein, insbesondere geeignete Batterie-Verbindungsleitungen, ein Fronius Smart Meter sowie Zubehör für die gewünschte Ersatzstromfunktion. Die Montage, der elektrische Anschluss und die Inbetriebnahme müssen durch qualifiziertes Fachpersonal erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des BYD HVM 11.0 Sets?
Die BYD Battery-Box Premium HVM 11.0 verfügt über eine nutzbare Speicherkapazität von 11,04 kWh. Sie besteht aus vier HVM Batteriemodulen mit jeweils 2,76 kWh. Die gespeicherte Energie kann für die zeitversetzte Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Fronius Symo GEN24 10.0 Plus SC?
Der dreiphasige Fronius Symo GEN24 10.0 Plus SC besitzt eine AC-Nennleistung von 10 kW. Er verfügt über zwei MPP-Tracker, unterstützt eine maximale PV-Generatorleistung von 15 kWp und erreicht einen maximalen Wechselrichterwirkungsgrad von 98,3 %.
Kann die BYD Battery-Box Premium HVM 11.0 nachträglich erweitert werden?
Ja, der Batteriespeicher besitzt einen modularen Aufbau. Die vorhandenen vier HVM Batteriemodule können durch weitere kompatible Module ergänzt werden. Ein einzelner Batterieturm unterstützt bis zu acht Module und erreicht damit eine nutzbare Speicherkapazität von maximal 22,08 kWh. Die Erweiterung muss den aktuellen Kompatibilitätsvorgaben entsprechen.
Ist die BYD Battery-Box HVM 11.0 mit dem Fronius GEN24 Plus SC kompatibel?
Ja, die BYD Battery-Box Premium HVM 11.0 gehört zu den kompatiblen Hochvolt-Batteriespeichern für den Fronius Symo GEN24 Plus SC. Die konkrete Installation muss die freigegebenen Batteriegrößen, Softwarestände und technischen Systemanforderungen berücksichtigen.
Ist eine Ersatzstromversorgung mit dem Fronius Speicherset möglich?
Ja, der Fronius Symo GEN24 10.0 Plus SC unterstützt die PV Point Funktion sowie eine dreiphasige Full-Backup-Lösung. Für Full Backup sind zusätzliche Komponenten erforderlich, insbesondere eine geeignete externe Umschalteinrichtung und ein Fronius Smart Meter. Die konkrete Ersatzstromversorgung hängt von der Anlagenkonfiguration und der verfügbaren Leistung ab.
Welche Aufgabe übernimmt ein Fronius Smart Meter?
Ein kompatibler Fronius Smart Meter erfasst relevante Energieflüsse am Netzanschlusspunkt und unterstützt die Eigenverbrauchsoptimierung des Speichersystems. Die Messwerte ermöglichen die bedarfsgerechte Steuerung des Batteriespeichers und eine detaillierte Darstellung des Stromverbrauchs in Fronius Solar.web.
Welche Batterietechnologie verwendet die BYD Battery-Box Premium HVM?
Die BYD Battery-Box Premium HVM nutzt Lithium-Eisenphosphat-Zellen (LiFePO4). Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeicheranwendungen.
Kann der BYD HVM Batteriespeicher im Außenbereich installiert werden?
Die BYD Battery-Box Premium HVM besitzt die Schutzart IP55 und ist unter Einhaltung der zulässigen Umgebungsbedingungen für geeignete Innen- und Außeninstallationen vorgesehen. Der Betriebstemperaturbereich reicht von -10 bis +50 °C. Für die Montage ist ein geeigneter, tragfähiger Untergrund erforderlich.
