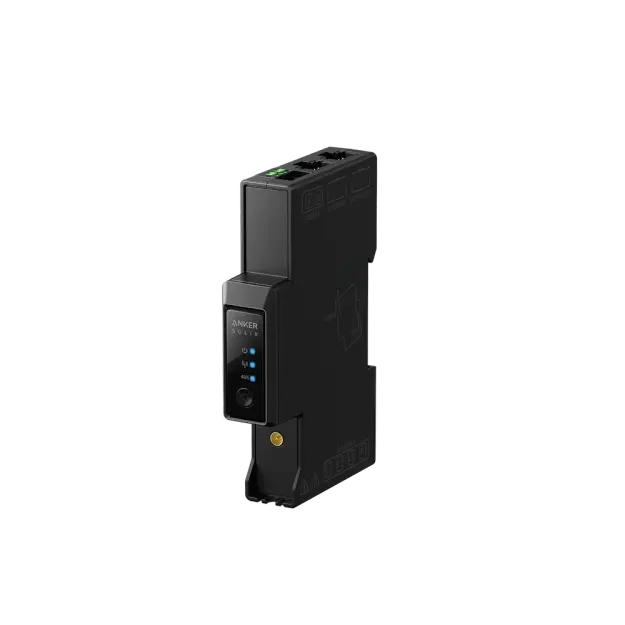

Anker SOLIX Smart Meter Gen 2 dreiphasig AE1X0311
Der Anker SOLIX Smart Meter Gen 2 AE1X0311 ist ein kompakter dreiphasiger Energiezähler zur Echtzeit-Erfassung von Spannung, Strom und Leistung. Die Messwerte können von kompatiblen Anker SOLIX Energiespeichersystemen für das Energiemanagement genutzt werden. Dadurch kann die Leistungsabgabe einer angebundenen Solarbank innerhalb kurzer Zeit an den aktuellen Energiebedarf angepasst werden.
Die dreiphasige Ausführung ist für 3~ 230/400 V AC bei 50/60 Hz ausgelegt. Mit geeigneten Stromwandlern lassen sich bis zu 120 A je Messkanal erfassen. Im Lieferumfang befindet sich standardmäßig eine 63-A-Dreifach-Stromwandler-Kabelbaugruppe. Für höhere Ströme sind separat erhältliche 120-A-Stromwandler vorgesehen.
Dual-Circuit Monitoring für Netz und PV-/Speichersystem
Der Smart Meter Gen 2 besitzt getrennte Stromwandler-Anschlüsse für das Hausnetz sowie für ein PV- oder Energiespeichersystem. Dadurch lassen sich bei unterstützten Konfigurationen sowohl der Netzanschlusspunkt als auch eine bestehende PV-Anlage oder ein Speichersystem separat überwachen.
Die erweiterten Funktionen des zweiten Messpunkts, darunter die Überwachung von PV-Systemen anderer Hersteller und der aktive Stromkreisschutz, stehen laut Anker mit der Solarbank 4 E5000 Pro und der Solarbank Max AC zur Verfügung. Bei Solarbank 1, 2 und 3 ist der Funktionsumfang des zusätzlichen CT-Anschlusses eingeschränkt.
Messbereich bis 120 A je Kanal
Der Smart Meter erreicht die Genauigkeitsklasse 1. Im Strombereich von 1 bis 120 A beträgt die angegebene Messgenauigkeit ±1 %, bei Strömen unter 1 A ±2 %. Die Spannungsmessung erfolgt bei Normaltemperatur mit einer Genauigkeit von ±1 %.
Standardmäßig wird der dreiphasige Smart Meter mit 63-A-Stromwandlern mit 10-mm-Öffnung geliefert. Optional sind 120-A-Stromwandler mit 16-mm-Öffnung verfügbar.
WLAN, Bluetooth und RS485
Für die Kommunikation stehen 2,4-GHz-WLAN, Bluetooth und RS485 zur Verfügung. Eine RS485-Verbindung kann bei unterstützten Energiespeichersystemen für eine kabelgebundene Datenübertragung eingesetzt werden.
Zusätzlich unterstützt der Smart Meter Gen 2 laut Hersteller Modbus TCP sowie TCP/IP-Transparentprotokolle. Dadurch ist eine lokale Einbindung in unterstützte Smart-Home-Umgebungen wie Home Assistant möglich.
Kompakte DIN-Schienenmontage
Das Gerät ist für die Montage auf einer 35-mm-DIN-Schiene vorgesehen und besitzt eine Breite von nur 19 mm. Für die Spannungsmessanschlüsse und RS485 verwendet Anker die werkzeuglose Weidmüller SNAP-IN-Anschlusstechnik.
Unterstützt werden Leiterquerschnitte von 0,5 bis 2,5 mm² bei einer empfohlenen Abisolierlänge von 9 mm. Mit der Schutzart IP20 ist der Smart Meter ausschließlich für die Installation im Innenbereich vorgesehen.
-
Produkttyp: dreiphasiger Smart Meter
-
Produktbezeichnung: Anker SOLIX Smart Meter Gen 2
-
Modell: AE1X0311
-
Netzsystem: dreiphasig
-
AC-Nenneingang: 3~ 230/400 V AC
-
Frequenz: 50/60 Hz
-
Messkategorie: CAT III
-
CT-Eingang: 40 mA
-
Maximaler Messwert je Kanal: 120 A
-
Genauigkeitsklasse: Klasse 1
-
Strommessgenauigkeit: ±1 % bei 1–120 A, ±2 % unter 1 A
-
Spannungsmessgenauigkeit: ±1 % bei Normaltemperatur
-
Eigenverbrauch: < 2 W
-
Kommunikation: Bluetooth, 2,4-GHz-WLAN, RS485
-
Lokale Protokolle: Modbus TCP und TCP/IP-Transparentprotokoll
-
CT-Anschluss Netz: vorhanden
-
CT-Anschluss PV / ESS: vorhanden
-
Standard-Stromwandler: 63 A, Ø 10 mm
-
Optionaler Stromwandler: 120 A, Ø 16 mm
-
Anschlusstechnik: Weidmüller SNAP IN
-
Zulässiger Leiterquerschnitt: 0,5–2,5 mm²
-
Empfohlene Abisolierlänge: 9 mm
-
Montage: 35-mm-DIN-Schiene
-
Schutzart: IP20
-
Einsatzbereich: Innenbereich
-
Betriebstemperatur: -25 bis +55 °C
-
Maximale Einsatzhöhe: 2.000 m
-
Abmessungen (H × B × T): 105 × 19 × 66,7 mm
FAQ zum Anker SOLIX Smart Meter Gen 2
Was misst der Anker SOLIX Smart Meter Gen 2?
Der Smart Meter erfasst Spannung, Strom und Leistung in Echtzeit und stellt die Messwerte für die Überwachung und Steuerung kompatibler Anker SOLIX Energiesysteme bereit.
Ist der AE1X0311 für ein dreiphasiges Stromnetz geeignet?
Ja. Der AE1X0311 ist die dreiphasige Ausführung und für 3~ 230/400 V AC bei 50/60 Hz vorgesehen.
Wie hoch ist der maximal messbare Strom?
Mit geeigneten Stromwandlern können bis zu 120 A je Messkanal erfasst werden. Standardmäßig ist eine 63-A-Dreifach-Stromwandler-Kabelbaugruppe im Lieferumfang enthalten.
Kann eine bestehende PV-Anlage separat überwacht werden?
Ja. Der Smart Meter besitzt neben dem Netz-CT-Anschluss einen zusätzlichen CT-Anschluss für PV- oder Energiespeichersysteme. Für diese zusätzliche Messung wird ein weiterer passender Stromwandlersatz benötigt.
Mit welchen Anker SOLIX Systemen ist der Smart Meter kompatibel?
Anker führt aktuell die Solarbank Max AC, Solarbank 4 E5000 Pro sowie Solarbank-Systeme der Generationen 1, 2 und 3 als kompatibel auf. Einzelne erweiterte Funktionen stehen jedoch nur mit der Solarbank 4 E5000 Pro und der Solarbank Max AC zur Verfügung.
Welche Kommunikationsschnittstellen stehen zur Verfügung?
Der Smart Meter unterstützt Bluetooth, 2,4-GHz-WLAN und RS485. Zusätzlich werden Modbus TCP und ein TCP/IP-Transparentprotokoll unterstützt.
Kann der Smart Meter mit Home Assistant verbunden werden?
Ja. Laut Anker kann der Smart Meter Gen 2 über das lokale Netzwerk mittels Modbus TCP beziehungsweise TCP/IP-Transparentprotokoll in Home Assistant eingebunden werden.
Wie wird der Smart Meter montiert?
Das Gerät wird auf einer 35-mm-DIN-Schiene im Verteiler montiert. Mit einer Breite von 19 mm benötigt der Smart Meter nur wenig Platz.
Welche Schutzart besitzt der Smart Meter?
Der Anker SOLIX Smart Meter Gen 2 besitzt die Schutzart IP20 und ist ausschließlich für die Installation im Innenbereich vorgesehen.
Wer sollte den Smart Meter installieren?
Da der Smart Meter direkt in die elektrische Verteilung eingebunden wird, ist die Installation gemäß den Herstellerangaben durch eine qualifizierte Elektrofachkraft vorgesehen.
