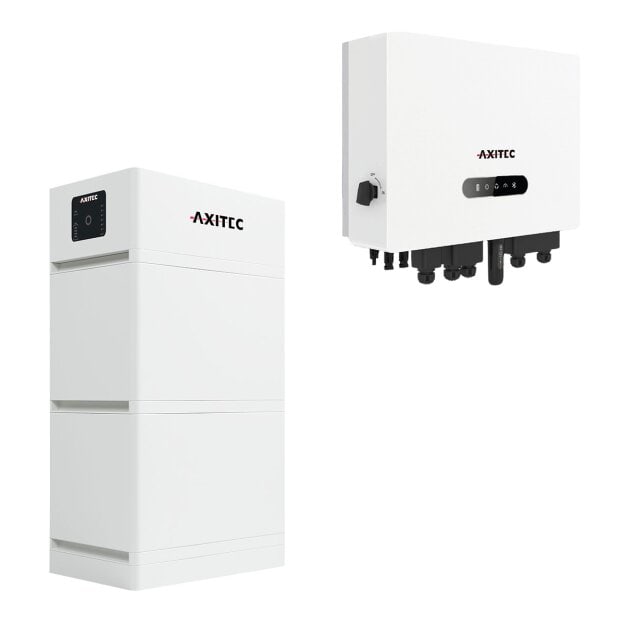

AXITEC AXIstorage Li SV2 6.7 Set mit AXIhycon 5H Hybridwechselrichter, 6,7 kWh und 5 kW
Das AXITEC AXIstorage Li SV2 6.7 Set mit AXIhycon 5H kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Netzstrombezug reduzieren.
Das System besteht aus dem AXIstorage Li SV2 mit 6,7 kWh nutzbarer Speicherkapazität und dem AXIhycon 5H Hybridwechselrichter mit 5 kW AC-Nennleistung. Zwei Lithium-Eisenphosphat-Energypacks bilden zusammen mit dem Batteriemanagementsystem einen kompakten Hochvolt-Speicher. Zwei unabhängige MPP-Tracker ermöglichen die Einbindung unterschiedlich ausgerichteter Photovoltaik-Modulgruppen.
Produktvorteile im Überblick
-
6,7 kWh nutzbare Speicherkapazität durch zwei AXIstorage Li SV2 Energypacks
-
5 kW dreiphasiger Hybridwechselrichter AXITEC AXIhycon 5H
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung selbst erzeugter Solarenergie
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Zwei unabhängige MPP-Tracker für unterschiedliche PV-Modulgruppen
-
Bis zu 8 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
16 A maximaler PV-Eingangsstrom je MPP-Tracker
-
Bis zu 3,6 kW Batterielade- und Entladeleistung in der enthaltenen Speicherkonfiguration
-
Modular erweiterbar auf bis zu 16,9 kWh mit insgesamt fünf kompatiblen SV2 Energypacks
-
Bis zu 96 % Batteriewirkungsgrad unter definierten Betriebsbedingungen
-
97,87 % maximaler Wechselrichterwirkungsgrad und 96,77 % europäischer Wirkungsgrad
-
Dreiphasiger Backup-Ausgang mit weniger als 10 ms Umschaltzeit unter geeigneten Bedingungen
-
Integrierte AFCI-Lichtbogenerkennung mit erforderlicher Aktivierung
-
DC-Überspannungsschutz Typ II und integrierter DC-Lasttrennschalter
-
Energy Meter und WLAN/LAN-Datenlogger zur Energieerfassung und Anlagenüberwachung
-
IP55-Schutzart des Batteriespeichers und IP66-Schutzart des Hybridwechselrichters
Technische Daten – AXIstorage Li SV2 6.7
- Hersteller: AXITEC
- Produktserie: AXIstorage Li SV2
- Speichermodell: AXIstorage Li SV2 6.7
- Speichertyp: Modularer Hochvolt-Batteriespeicher
- Anzahl Energypacks: 2
- Nutzbare Gesamtspeicherkapazität: 6,7 kWh
- Nutzbare Kapazität je Energypack: rund 3,37 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung: 192 V DC
- Nennkapazität: 37 Ah
- Maximaler kontinuierlicher Ladestrom: 18,5 A
- Maximaler kontinuierlicher Entladestrom: 18,5 A
- Maximale Lade- und Entladeleistung mit AXIhycon 5H: 3,6 kW
- Batteriewirkungsgrad: bis zu 96 %
- Maximale Anzahl Energypacks der SV2-Serie: 5
- Maximale nutzbare Speicherkapazität der SV2-Serie: 16,9 kWh
- Erweiterung: Mit kompatiblen Energypacks gemäß Herstellerfreigabe
- Kommunikation zum Wechselrichter: CAN
- Batteriemanagementsystem: AXIstorage Li SV2 BMS
- Kühlung: Passiv
- Schutzart: IP55
- Betriebstemperaturbereich: 0 bis +50 °C
- Maximale relative Luftfeuchtigkeit: 95 %, nicht kondensierend
- Abmessungen (B × H × T): 450 × 822 × 296 mm
- Gewicht des vollständigen Batteriesystems: ca. 82 kg
- Montageart: Bodenaufstellung
Technische Daten – AXIhycon 5H Hybridwechselrichter
- Hersteller: AXITEC
- Modell: AXIhycon 5H
- Gerätetyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 5.000 W
- Maximale AC-Scheinleistung: 5.000 VA
- Netzanschluss: Dreiphasig, 3/N/PE
- AC-Nennspannung: 380/400 V
- Netzfrequenz: 50/60 Hz
- AC-Nennausgangsstrom: 7,6 A bei 380 V
- Maximaler AC-Ausgangsstrom: 8,4 A bei 380 V
- Empfohlene PV-Generatorleistung: 3–7 kWp
- Maximale PV-Generatorleistung: 8.000 Wp
- Anzahl unabhängiger MPP-Tracker: 2
- Anzahl PV-Stringeingänge: 2
- Maximale DC-Eingangsspannung: 1.000 V
- DC-Nennspannung: 600 V
- PV-Startspannung: 160 V
- MPP-Spannungsbereich: 200–850 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 24 A
- Maximaler PV-Eingangsstrom gesamt: 32 A
- Maximaler PV-Kurzschlussstrom gesamt: 48 A
- Maximaler Wechselrichterwirkungsgrad: 97,87 %
- Europäischer Wirkungsgrad: 96,77 %
- Batterie-Spannungsbereich: 120–600 V DC
- Maximale Lade- und Entladeleistung des Wechselrichters: 5.000 W
- Maximaler Batterie-Lade- und Entladestrom: 25 A
- Maximale Lade- und Entladeleistung mit enthaltenem SV2 6.7: 3.600 W
- Ersatzstromfunktion: Dreiphasiger Backup-Ausgang
- Backup-Nennleistung: 5.000 W
- Kurzzeitige Backup-Spitzenscheinleistung: 8.000 VA für 60 Sekunden
- Backup-Umschaltzeit: unter 10 ms
- Integrierter DC-Lasttrennschalter: Ja
- DC-Verpolungsschutz: Integriert
- Batterie-Verpolungsschutz: Integriert
- Inselnetzerkennung: Integriert
- AC-Überstrom- und Kurzschlussschutz: Integriert
- DC-Überspannungsschutz: Typ II
- AFCI-Lichtbogenerkennung: Integriert, Aktivierung erforderlich
- Kommunikation: CAN, RS485, WLAN und Ethernet mit geeigneter Ausstattung
- WLAN/LAN-Datenlogger: Im Wechselrichter-Lieferumfang
- Energy Meter: Eastron SDM630MCT im Wechselrichter-Lieferumfang
- Anzeige: LED, Bluetooth und App
- Kühlung: Passive Konvektion
- Topologie: Transformatorlos
- Schutzart: IP66
- Abmessungen (B × H × T): 600 × 500 × 230 mm
- Gewicht: 32,6 kg
- Betriebstemperaturbereich: -25 bis +60 °C
6,7 kWh Hochvolt-Batteriespeicher für die Eigenversorgung
Der AXIstorage Li SV2 6.7 speichert überschüssigen Strom aus einer kompatiblen Photovoltaikanlage und stellt ihn bei Bedarf wieder zur Verfügung. Die beiden enthaltenen Energypacks bieten gemeinsam 6,7 kWh nutzbare Speicherkapazität.
Die gespeicherte Solarenergie kann beispielsweise während der Abend- und Nachtstunden oder bei geringer Photovoltaikerzeugung genutzt werden. Dadurch lässt sich die zeitliche Differenz zwischen Stromerzeugung und Energieverbrauch teilweise ausgleichen.
Durch die DC-gekoppelte Systemarchitektur kann überschüssiger Solarstrom direkt auf der Gleichstromseite gespeichert werden. Dies reduziert zusätzliche Umwandlungsschritte beim Ladevorgang und unterstützt einen effizienten Betrieb des PV-Speichersystems.
AXIstorage Li SV2 mit Lithium-Eisenphosphat-Technologie
Die AXIstorage Li SV2 Energypacks verwenden Lithium-Eisenphosphat-Zellen. Diese Batterietechnologie besitzt eine hohe thermische Stabilität und eignet sich für stationäre Energiespeicheranwendungen.
Das Speichersystem arbeitet in der Konfiguration mit zwei Energypacks mit einer Nennspannung von 192 V DC und einer Nennkapazität von 37 Ah. Der maximale kontinuierliche Lade- und Entladestrom beträgt jeweils 18,5 A.
Die passiv gekühlte Batterie erreicht unter definierten Betriebsbedingungen einen Wirkungsgrad von bis zu 96 %. Die Schutzart IP55 ermöglicht die Aufstellung an geeigneten Standorten unter Einhaltung der vorgesehenen Installationsbedingungen.
Modular erweiterbarer AXIstorage Li SV2 Batteriespeicher
Die AXIstorage Li SV2 Serie besitzt einen modularen Aufbau und unterstützt Speicherkonfigurationen mit zwei bis fünf Energypacks. Dadurch lassen sich nutzbare Speicherkapazitäten von 6,7 bis 16,9 kWh realisieren.
Das Set enthält zwei Energypacks und kann bei entsprechender Herstellerfreigabe durch zusätzliche kompatible Module erweitert werden. Mit fünf Energypacks erreicht die SV2-Serie ihre maximale nutzbare Speicherkapazität von 16,9 kWh.
Für eine nachträgliche Erweiterung ist bei der vorliegenden Set-Ausführung ein Zeitfenster von bis zu fünf Jahren angegeben. Die konkrete Erweiterungsmöglichkeit richtet sich nach der Batteriegeneration, dem Alter und Zustand der vorhandenen Module sowie den aktuellen Herstellerfreigaben.
Die maximal mögliche Batterielade- und Entladeleistung steigt mit einer geeigneten Speichererweiterung. Bei der enthaltenen 6,7-kWh-Konfiguration beträgt die freigegebene maximale Leistung 3,6 kW. Bei einer ausreichend erweiterten SV2-Konfiguration unterstützt der AXIhycon 5H bis zu 5 kW Lade- und Entladeleistung.
AXIhycon 5H Hybridwechselrichter mit zwei MPP-Trackern
Der AXIhycon 5H ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 5 kW. Er verbindet eine kompatible Photovoltaikanlage mit dem Hochvolt-Batteriespeicher und unterstützt die bedarfsgerechte Nutzung des erzeugten Solarstroms.
Zwei unabhängige MPP-Tracker ermöglichen die separate Leistungsregelung unterschiedlicher PV-Modulgruppen. Das bietet Vorteile bei verschiedenen Dachausrichtungen oder voneinander abweichenden Einstrahlungsbedingungen.
Der Wechselrichter unterstützt eine maximale PV-Generatorleistung von 8 kWp. Die empfohlene PV-Auslegung liegt zwischen 3 und 7 kWp. Die maximale DC-Eingangsspannung beträgt 1.000 V, der MPP-Spannungsbereich reicht von 200 bis 850 V.
Pro MPP-Tracker sind maximal 16 A Eingangsstrom und 24 A Kurzschlussstrom zulässig. Der maximale Wechselrichterwirkungsgrad beträgt 97,87 %, der europäische Wirkungsgrad liegt bei 96,77 %.
Bis zu 3,6 kW Lade- und Entladeleistung im enthaltenen Set
Der AXIhycon 5H unterstützt auf Wechselrichterebene eine maximale Batterielade- und Entladeleistung von 5 kW. Die tatsächlich mögliche Leistung hängt jedoch von der angeschlossenen Batteriekonfiguration ab.
Für die Kombination mit zwei AXIstorage Li SV2 Energypacks und 6,7 kWh nutzbarer Kapazität gibt die aktuelle AXITEC-Kompatibilitätstabelle maximal 3,6 kW Lade- und Entladeleistung an.
Die mögliche Leistung wird unter anderem durch die Batteriespannung und den maximal zulässigen Batteriestrom begrenzt. Bei einer entsprechend freigegebenen Speichererweiterung kann die verfügbare Batterieleistung steigen.
Energiemanagement mit Smart Meter und Datenlogger
Zum Wechselrichter gehören ein Eastron SDM630MCT Smart Meter und ein WLAN/LAN-Datenlogger. Die Komponenten unterstützen die Erfassung relevanter Energieflüsse sowie die Überwachung des Anlagenbetriebs.
Über die geeignete Kommunikationsanbindung können Informationen zur Photovoltaikerzeugung, Batteriespeicherung und zum Energieverbrauch bereitgestellt werden.
Der Hybridwechselrichter unterstützt CAN, RS485, WLAN und Ethernet. Die Anzeige von Betriebsinformationen erfolgt über LED-Statusanzeigen, Bluetooth und eine kompatible App.
Dreiphasige Ersatzstromversorgung mit Backup-Ausgang
Der AXIhycon 5H verfügt über einen dreiphasigen Backup-Ausgang. Dieser unterstützt bei entsprechend ausgelegter Installation die Versorgung dafür vorgesehener Verbraucher während eines Ausfalls des öffentlichen Stromnetzes.
Die Backup-Nennleistung des Wechselrichters beträgt 5 kW. Kurzzeitig ist eine Spitzenscheinleistung von bis zu 8 kVA für maximal 60 Sekunden spezifiziert. Die Umschaltzeit beträgt unter den vorgesehenen Betriebsbedingungen weniger als zehn Millisekunden.
Die tatsächlich verfügbare Ersatzstromleistung wird jedoch durch den angeschlossenen Batteriespeicher, dessen Ladezustand, die verfügbare Photovoltaikerzeugung und die Betriebsbedingungen begrenzt.
Mit der enthaltenen 6,7-kWh-Batteriekonfiguration beträgt die maximale Batterielade- und Entladeleistung 3,6 kW. Eine dauerhaft verfügbare Ersatzstromleistung von 5 kW allein aus der Batterie ist deshalb nicht gegeben.
Die erforderliche Netztrennung, Absicherung und Einbindung der Backup-Stromkreise müssen entsprechend den geltenden technischen Anschlussbedingungen geplant werden.
Integrierte Schutzfunktionen und robuste Gehäuse
Der AXIhycon 5H verfügt über verschiedene elektrische Schutz- und Überwachungsfunktionen. Dazu gehören ein integrierter DC-Lasttrennschalter, DC-Verpolungsschutz, Batterie-Verpolungsschutz sowie Schutzfunktionen gegen Ausgangsüberstrom und Kurzschluss.
Ein DC-Überspannungsschutz des Typs II ergänzt die elektrische Sicherheitsausstattung. Darüber hinaus besitzt der Wechselrichter eine integrierte AFCI-Lichtbogenerkennung, deren Aktivierung für die vorgesehene Funktion erforderlich ist.
Der Hybridwechselrichter besitzt die Schutzart IP66, der AXIstorage Li SV2 Batteriespeicher die Schutzart IP55. Für die Installation müssen die jeweils zulässigen Umgebungsbedingungen und Herstellervorgaben berücksichtigt werden.
Lieferumfang
- 1 × AXITEC AXIhycon 5H Hybridwechselrichter mit 5 kW AC-Nennleistung, inklusive Energy Meter
- 1 × AXITEC AXIstorage Li SV2 Batteriemanagementsystem (BMS/BCU)
- 2 × AXITEC AXIstorage Li SV2 Energypack mit jeweils rund 3,37 kWh nutzbarer Speicherkapazität
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des AXIstorage Li SV2 6.7 Sets?
Das Set enthält zwei AXIstorage Li SV2 Energypacks mit insgesamt 6,7 kWh nutzbarer Speicherkapazität. Die Batterie arbeitet mit einer Nennspannung von 192 V DC und einer Nennkapazität von 37 Ah.
Welche Leistung bietet der AXIhycon 5H Hybridwechselrichter?
Der dreiphasige AXIhycon 5H verfügt über eine AC-Nennleistung von 5 kW. Er besitzt zwei unabhängige MPP-Tracker und unterstützt eine maximale PV-Generatorleistung von 8 kWp. Der maximale Wechselrichterwirkungsgrad beträgt 97,87 %.
Wie viele MPP-Tracker besitzt der AXIhycon 5H?
Der Wechselrichter verfügt über zwei unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Pro Tracker sind maximal 16 A Eingangsstrom und 24 A Kurzschlussstrom zulässig.
Kann der AXIstorage Li SV2 6.7 Batteriespeicher erweitert werden?
Ja, das System ist modular erweiterbar. Durch zusätzliche kompatible Energypacks kann die nutzbare Speicherkapazität auf bis zu 16,9 kWh mit fünf Modulen erhöht werden. Die Erweiterung muss die geltenden Herstellerfreigaben und die vorgesehenen zeitlichen Bedingungen berücksichtigen.
Welche Lade- und Entladeleistung bietet das AXITEC Speicherset?
Die Kombination aus AXIstorage Li SV2 6.7 und AXIhycon 5H unterstützt maximal 3,6 kW Batterielade- und Entladeleistung. Der Hybridwechselrichter selbst ist für bis zu 5 kW ausgelegt. Die höhere Leistung ist erst mit einer ausreichend dimensionierten, kompatiblen Batteriekonfiguration möglich.
Welche Batterietechnologie verwendet der AXIstorage Li SV2?
Die Energypacks verwenden Lithium-Eisenphosphat-Technologie (LiFePO4). Die Batterie besitzt einen Wirkungsgrad von bis zu 96 % und wird passiv gekühlt.
Ist eine Ersatzstromversorgung mit dem AXIhycon 5H möglich?
Ja, der AXIhycon 5H besitzt einen dreiphasigen Backup-Ausgang mit einer Nennleistung von 5 kW. Die Umschaltzeit beträgt unter geeigneten Bedingungen weniger als zehn Millisekunden. Die tatsächlich verfügbare Leistung hängt insbesondere von der Batteriekonfiguration und der vorhandenen PV-Erzeugung ab.
Sind ein Energy Meter und ein Datenlogger enthalten?
Ja, der AXIhycon 5H wird mit einem Energy Meter und einem WLAN/LAN-Datenlogger geliefert. Diese Komponenten unterstützen die Energieerfassung und die Überwachung des Anlagenbetriebs.
Welche Schutzarten besitzen Batteriespeicher und Wechselrichter?
Der AXIstorage Li SV2 Batteriespeicher besitzt die Schutzart IP55. Der AXIhycon 5H Hybridwechselrichter verfügt über die Schutzart IP66. Die zulässigen Umgebungsbedingungen müssen für beide Komponenten separat berücksichtigt werden.
Was unterscheidet den AXIstorage Li SV2 von der SV1-Serie?
Die AXIstorage Li SV2 Serie umfasst Speicherkonfigurationen mit zwei bis fünf Energypacks und 6,7 bis 16,9 kWh nutzbarer Kapazität. Die AXIstorage Li SV1 Serie verwendet drei bis sieben Energypacks und erreicht bis zu 23,6 kWh. Beide Serien unterscheiden sich hinsichtlich ihrer elektrischen Konfiguration und Modulgrenzen.
Installationshinweis: Die Montage, der elektrische Anschluss und die Inbetriebnahme des Hochvolt-Speichersystems müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellervorgaben erfolgen.
