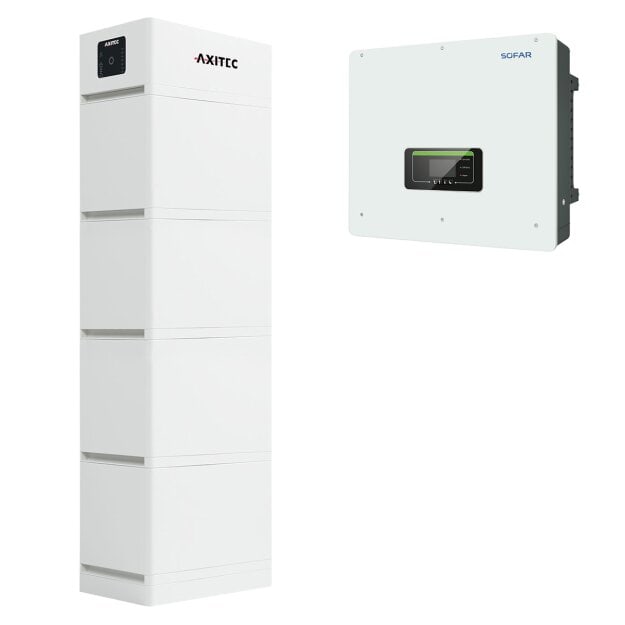

AXIstorage Li SV2 16.9 mit SOFAR HYD 20KTL-3PH Hybridwechselrichter
Das AXIstorage Li SV2 16.9 Batteriespeicher-Set verbindet 16,9 kWh nutzbare Speicherkapazität mit dem dreiphasigen SOFAR HYD 20KTL-3PH Hybridwechselrichter mit 20 kW AC-Nennleistung. Die Kombination ermöglicht die Speicherung überschüssiger Solarenergie für den späteren Eigenverbrauch. So kann tagsüber erzeugter Photovoltaik-Strom beispielsweise am Abend zur Versorgung elektrischer Verbraucher beitragen.
Fünf Lithium-Eisenphosphat-Batteriemodule und eine zentrale Batteriesteuereinheit bilden den Hochvolt-Speicher mit 480 V Nennspannung. Damit erreicht der Speicherturm die maximale Modulanzahl der AXIstorage Li SV2 Baureihe. Der Hybridwechselrichter bietet zwei unabhängige MPP-Tracker für die flexible Einbindung unterschiedlich ausgerichteter PV-Modulfelder.
Vorteile des Batteriespeicher-Sets
-
16,9 kWh nutzbarer PV-Speicher: Große Speicherkapazität zur zeitversetzten Nutzung selbst erzeugter Solarenergie.
-
20 kW Hybridwechselrichter: Dreiphasiger SOFAR HYD 20KTL-3PH zur gemeinsamen Einbindung von Photovoltaik und Hochvolt-Batteriespeicher.
-
Lithium-Eisenphosphat-Batterie: LFP-Zelltechnologie mit Batteriemanagementsystem und lüfterloser Speicherkühlung.
-
Zwei MPP-Tracker und vier Stringeingänge: Flexible PV-Auslegung für eine empfohlene maximale Generatorleistung von 30 kWp.
-
Effiziente Solarstromumwandlung: Maximaler Wechselrichter-Wirkungsgrad von 98,2 %.
-
Integrierter Überspannungsschutz: AC- und DC-Schutz Typ 2 sowie Schattenmanagement im Hybridwechselrichter.
-
Energiezähler enthalten: Direkt messendes Inline Energy Meter bis 80 A zur Erfassung der Energieflüsse.
-
Ersatzstromfunktion: Versorgung entsprechend eingerichteter Stromkreise bei Netzausfall, abhängig von Anlagenkonfiguration und verfügbarer Energie.
Technische Daten
- Speichermodell: AXITEC AXIstorage Li SV2 16.9
- Nutzbare Speicherkapazität: 16,9 kWh
- Anzahl Batteriemodule: 5
- Zellchemie: Lithium-Eisenphosphat (LFP)
- Batterienennspannung: 480 V
- Wechselrichter: SOFAR HYD 20KTL-3PH
- AC-Nennleistung: 20 kW
- Netzanschluss: dreiphasig, 230/400 V
- MPP-Tracker: 2
- Stringeingänge: 4
- Empfohlene maximale PV-Generatorleistung: 30 kWp
- Maximale PV-Eingangsspannung: 1.000 V
- MPP-Spannungsbereich: 180 bis 960 V
- Maximaler Wechselrichter-Wirkungsgrad: 98,2 %
- Schutzart Batteriespeicher: IP55
- Schutzart Wechselrichter: IP65
Lieferumfang
- 1 × SOFAR HYD 20KTL-3PH Hybridwechselrichter
- 1 × Inline Energy Meter für direkte Messung bis 80 A
- 1 × AXITEC AXIstorage Li SV2 Batteriesteuereinheit (BCU)
- 5 × AXITEC AXIstorage Li SV2 Speichermodul
- Kabelsets für Speicher und Energy Meter gemäß Setausstattung
Installationshinweis: Das beiliegende Speicherkabelset ist aufgrund seines zu großen Kabelquerschnitts nicht für die Verbindung zwischen Wechselrichter und Speicher verwendbar. Laut Artikelangabe ist hierfür eine separat konfektionierte 6-mm²-Solarleitung vorgesehen. Leitungsauslegung, Installation und Inbetriebnahme erfolgen durch eine qualifizierte Elektrofachkraft nach Herstellervorgaben.
Häufige Fragen zum AXIstorage Li SV2 16.9 Set
Wie viel Energie kann der Batteriespeicher bereitstellen?
Der Speicher bietet 16,9 kWh nutzbare Kapazität. Die mögliche Versorgungsdauer hängt vom Ladezustand, dem Stromverbrauch und den Umwandlungsverlusten ab.
Entspricht die Batterieleistung der Wechselrichterleistung von 20 kW?
Die 20 kW beziehen sich auf die AC-Nennleistung des Hybridwechselrichters. Die Lade- und Entladeleistung der Batterie ist separat zu betrachten und hängt von der freigegebenen Systemkonfiguration sowie von Ladezustand, Temperatur und Betriebsspannung ab.
Kann der Speicherturm um weitere Batteriemodule ergänzt werden?
Mit fünf Modulen und 16,9 kWh ist die maximale Bestückung eines AXIstorage Li SV2 Speicherturms erreicht. Eine darüber hinausgehende Kapazitätserweiterung erfordert eine gesondert geplante und vom Hersteller freigegebene Systemlösung.
Wofür sind die zwei MPP-Tracker vorgesehen?
Die beiden MPP-Tracker regeln zwei PV-Modulfelder unabhängig voneinander. Dadurch können beispielsweise unterschiedliche Dachausrichtungen berücksichtigt werden. Die Stringauslegung muss zu den zulässigen Spannungen und Strömen des Wechselrichters passen.
Ist eine Versorgung bei Stromausfall möglich?
Der Hybridwechselrichter unterstützt Ersatzstrom bei entsprechend ausgeführter Installation. Die versorgbaren Verbraucher und die verfügbare Leistung hängen von der Anlagenplanung, der aktuellen PV-Erzeugung und dem Batteriezustand ab.
