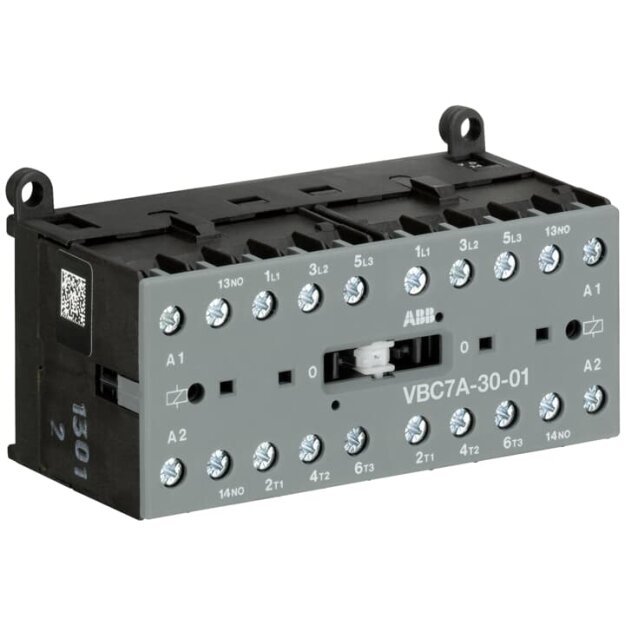

ABB VBC7A-30-01-04 Wendeschütz 110-125 V DC GJL1313911R0014

Artikelnummer: GJL1313911R0014 ABB-GJL1313911R0014_4013614192364
Hersteller: ABB
EAN: 4013614192364

UVP: 156,19 €

76,61 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Kleinwendeschütze VB/VBC6A und VB/VBC7A von 4 und 5,5 kW AC-3 (400 V) schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie besitzen geringe Abmessungen sowie Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik und eignen sich daher für eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. VB..A sind mit einer Sicherheitsblockierung ausgestattet. Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 0 Bemessungsbetriebsleistung AC-3: 3 kW, 5.5 kW, 5.5 kW, 3 kW Bemessungsbetriebsspannung: 690 V AC, 250 V DC, 690 V AC, 220 V DC Bemessungsbetriebsstrom AC-1: 20 A, 16 A, 20 A, 16 A, 6 A, 6 A Bemessungsbetriebsstrom AC-3: 12 A, 12 A, 9 A, 3.5 A Bemessungssteuerspannung: 110 ... 125 V DC Montageart: DIN-Schiene, Schraubmontage

Weitere Informationen

Schutzart:	IP20

Technische Daten und Merkmale zu ABB VBC7A-30-01-04 Wendeschütz 110-125 V DC GJL1313911R0014:

Geeignet für Tragschienenmontage	Ja
Bemessungssteuerspeisespannung DC	110 V
Bemessungssteuerspeisespannung DC	125 V
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	6 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Anzahl der Hilfskontakte als Öffner	1
Breite	96,2 mm
Höhe	57,5 mm
Tiefe	46,7 mm
