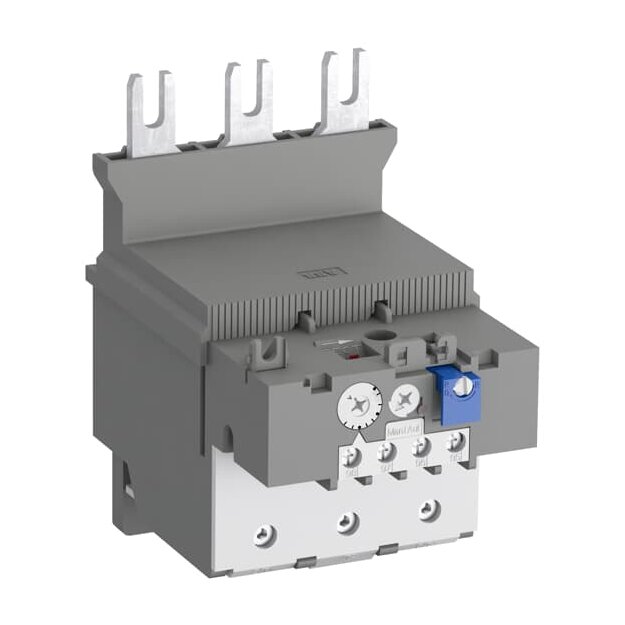

ABB TF140DU-90-V1000 Thermisches Überlastrelais 66-90 A mit ATEX-Zulassung 1SAZ431301R1001

Artikelnummer: 1SAZ431301R1001 ABB-1SAZ431301R1001_4013614499517
Hersteller: ABB
EAN: 4013614499517

UVP: 357,29 €

175,23 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

TF140DU-V1000 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 142 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren. TF140DU-V1000 werden an Schütze AF116 bis AF140 angebaut. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes. TF140DU-V1000 haben Auslöseklasse 10A, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1 Abisolierlänge: 9 mm, 25 mm Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Auslöseklasse: 10A Bemessungsbetriebsspannung: 440 V DC, 500 V AC, 690 V AC, 440 V DC Bemessungsfrequenz: 50 Hz, 60 Hz, DC, 60 Hz, 50 Hz, DC Bemessungsisolationsspannung: 690 V Bemessungsstoßspannungsfestigkeit: 6 kV, 8 kV Einstellbereich: 66 ... 90 A Geeignet für: AF116, AF140

Weitere Informationen

Serie:	TF140DU

Technische Daten und Merkmale zu ABB TF140DU-90-V1000 Thermisches Überlastrelais 66-90 A mit ATEX-Zulassung 1SAZ431301R1001:

Einstellbarer Strombereich	66 A
Einstellbarer Strombereich	90 A
Max. Bemessungsbetriebsspannung Ue	690 V
Anzahl der Hilfskontakte als Öffner	1
Reset-Funktion automatisch	Ja
