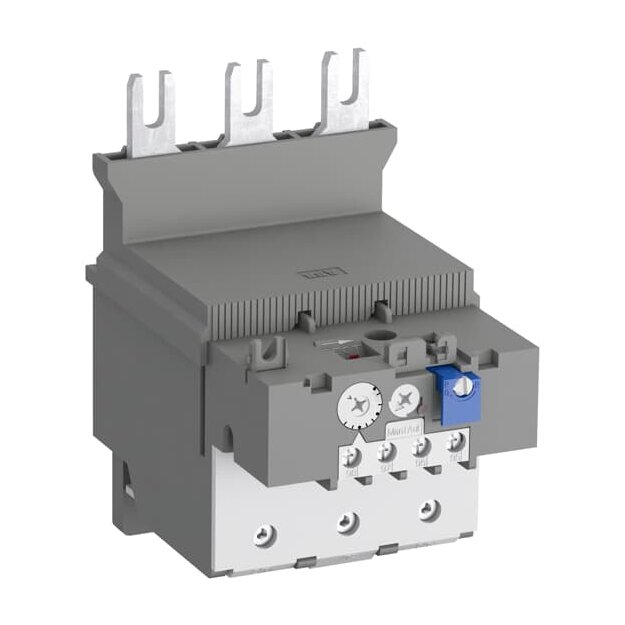

ABB TF140DU-110 Thermisches Überlastrelais 80-110A Auslöseklasse 10A 1SAZ431201R1002

Artikelnummer: 1SAZ431201R1002 ABB-1SAZ431201R1002_4013614446825
Hersteller: ABB
EAN: 4013614446825

UVP: 334,15 €

161,72 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Elektromechanische Motorschutzgeräte TF140DU bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 142 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. TF140DU werden an Schütze AF116-AF140 angebaut, können aber auch separat auf eine Montageplatte montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1 Abisolierlänge: 9 mm, 25 mm Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Auslöseklasse: 10A Bemessungsbetriebsspannung: 440 V DC, 500 V AC, 690 V AC, 440 V DC Bemessungsfrequenz: 50 Hz, 60 Hz, DC, 60 Hz, 50 Hz, DC Bemessungsisolationsspannung: 690 V Bemessungsstoßspannungsfestigkeit: 6 kV, 8 kV Einstellbereich: 80 ... 110 A Geeignet für: AF116, AF140

Weitere Informationen

Serie:	TF140DU
Montageart:	Direktanbau

Technische Daten und Merkmale zu ABB 1SAZ431201R1002 TF140DU-110 Thermisches Überlastrelais 80-110A Auslöseklasse 10A :

Einstellbarer Strombereich	80 A
Einstellbarer Strombereich	110 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Auslöseklasse	CLASS 10 A
Reset-Funktion automatisch	Ja
