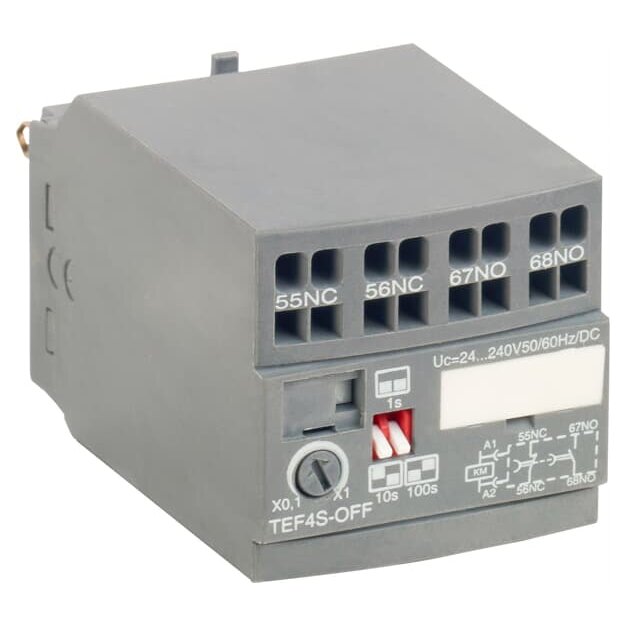

ABB TEF4S-OFF Elektronischer Timer passend für AF09 - AF96 frontseitige Montage 1SBN020115R1000

Artikelnummer: 1SBN020115R1000 ABB-1SBN020115R1000_3471523130661
Hersteller: ABB
EAN: 3471523130661

UVP: 145,23 €

71,25 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die frontseitig aufgerasteten elektronischen Zeitrelais TEF4 werden für vom Steuerungssystem unabhängige Zeitsteuerungsaufgaben eingesetzt und sind mit Ansprech- und mit Rückfallverzögerung erhältlich. TEF4 elektronische Zeitrelais werden frontseitig auf AF Schütze oder NF Hilfsschütze montiert und verriegelt. Eine mechanische Anzeige gibt den Schützstatus an. TEF4 elektronische Zeitrelais werden über einen parallel geschalteten Direktanschluss zu den Spulenklemmen A1 – A2 des Schützes oder Hilfsschützes mit Strom versorgt. Zum Schutz vor Stoßspannungen in der Schützspule ist ein Varistor in das Zeitrelais integriert. Mit TEF4-ON bzw. TEF4-OFF sind unabhängig vom Steuerungssystem um bis zu 100 s zeitverzögerte Funktionen in drei verschiedenen Zeitbereichen möglich. Die Zeitverzögerungsbereiche werden über einen Schalter ausgewählt, die Einstellung der Zeitverzögerung erfolgt mit einem Drehschalter. Die Zeitsteuerungsfunktion wird aktiviert, indem das Gerät geschlossen oder geöffnet wird, auf dem das Zeitrelais montiert ist. Die Version mit Rückfallverzögerung arbeitet ohne zusätzliche Steuerspannung. Normen: IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18

Technische Daten und Merkmale zu ABB 1SBN020115R1000 TEF4S-OFF Elektronischer Timer passend für AF09 - AF96 frontseitige Montage:

Schaltfunktion	abfallverzögert
Einstellzeit	0,1 s
Einstellzeit	100 s
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Wechsler	0
Wirkprinzip	elektronisch

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
