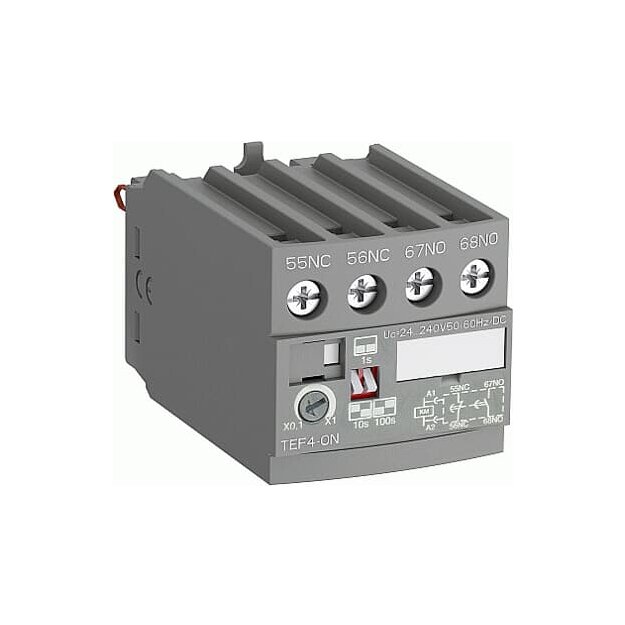

ABB TEF4-ON Elektronischer Timer passend für AF09 - AF96 frontseitige Montage 1SBN020112R1000

Artikelnummer: 1SBN020112R1000 ABB-1SBN020112R1000_3471523130630
Hersteller: ABB
EAN: 3471523130630

UVP: 128,52 €

62,15 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die frontseitig aufgerasteten elektronischen Zeitrelais TEF4 werden für vom Steuerungssystem unabhängige Zeitsteuerungsaufgaben eingesetzt und sind mit Ansprech- und mit Rückfallverzögerung erhältlich. TEF4 elektronische Zeitrelais werden frontseitig auf AF Schütze oder NF Hilfsschütze montiert und verriegelt. Eine mechanische Anzeige gibt den Schützstatus an. TEF4 elektronische Zeitrelais werden über einen parallel geschalteten Direktanschluss zu den Spulenklemmen A1 – A2 des Schützes oder Hilfsschützes mit Strom versorgt. Zum Schutz vor Stoßspannungen in der Schützspule ist ein Varistor in das Zeitrelais integriert. Mit TEF4-ON bzw. TEF4-OFF sind unabhängig vom Steuerungssystem um bis zu 100 s zeitverzögerte Funktionen in drei verschiedenen Zeitbereichen möglich. Die Zeitverzögerungsbereiche werden über einen Schalter ausgewählt, die Einstellung der Zeitverzögerung erfolgt mit einem Drehschalter. Die Zeitsteuerungsfunktion wird aktiviert, indem das Gerät geschlossen oder geöffnet wird, auf dem das Zeitrelais montiert ist. Die Version mit Rückfallverzögerung arbeitet ohne zusätzliche Steuerspannung. Normen: IEC/EN 60947-5-1, UL 508, UL 60335-2-40 LZGH2 A2L, CSA C22-2 No. 14-18, CSA C22.2 No. 60335-2-40 LZGH2 A2L

Technische Daten und Merkmale zu ABB 1SBN020112R1000 TEF4-ON Elektronischer Timer passend für AF09 - AF96 frontseitige Montage :

Schaltfunktion	ansprechverzögert
Einstellzeit	0,1 s
Einstellzeit	100 s
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Wechsler	0
Wirkprinzip	elektronisch
