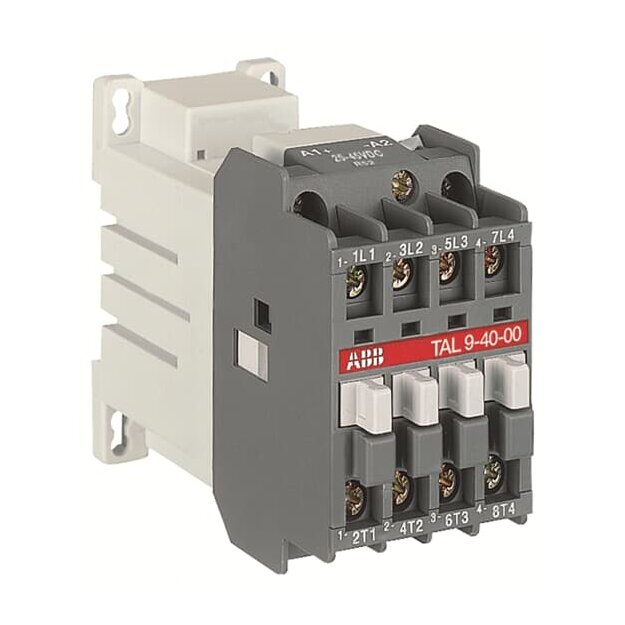

ABB TAL9-40-00-51 Schütz 17-32V DC 4-polig mit Bahnzulassung 1SBL143261R5100

Artikelnummer: 1SBL143261R5100 ABB-1SBL143261R5100_3471522311511
Hersteller: ABB
EAN: 3471522311511

UVP: 161,94 €

79,43 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die 4-poligen AL9 Schütze werden hauptsächlich zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie AL... sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 4 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich. - Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis. Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 4 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 4 kW, 4 kW, 5.5 kW, 5.5 kW, 4 kW, 2.2 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 25 A, 22 A, 18 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 9 A, 7 A, 9 A, 9 A Bemessungssteuerspannung: 17 ... 32 V

Weitere Informationen

Serie:	TAL9

Technische Daten und Merkmale zu ABB 1SBL143261R5100 TAL9-40-00-51 Schütz 17-32V DC 4-polig mit Bahnzulassung:

Bemessungssteuerspeisespannung DC	17 V
Bemessungssteuerspeisespannung DC	32 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Breite	44 mm
Höhe	78 mm
Tiefe	97 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
