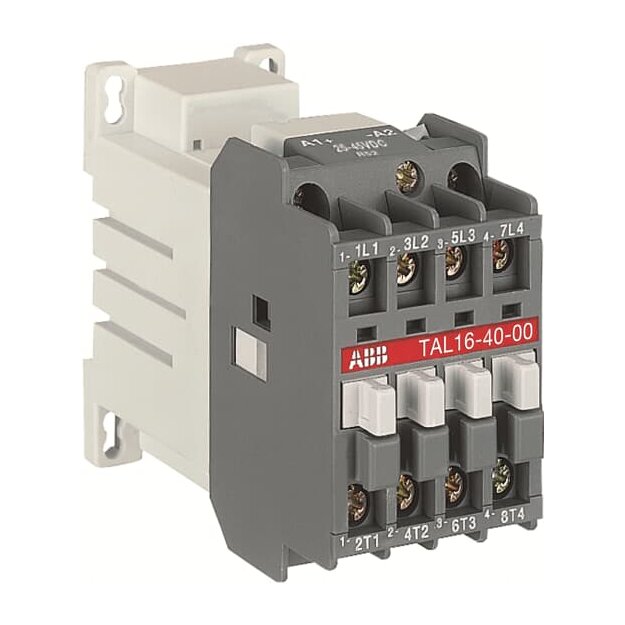

ABB TAL16-40-00-51 Schütz 17-32V DC 4-polig mit Bahnzulassung 1SBL183261R5100

Artikelnummer: 1SBL183261R5100 ABB-1SBL183261R5100_3471522317513
Hersteller: ABB
EAN: 3471522317513

UVP: 236,48 €

114,31 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die 4-poligen TAL16 Schütze werden hauptsächlich zur Steuerung von leicht- oder nicht-induktiven Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie TAL... sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 4 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich. - Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis. Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden. TAL-Schütze besitzen eine Bahnzulassung Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 4 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 9 kW, 9 kW, 9 kW, 9 kW, 7.5 kW, 4 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 30 A, 27 A, 23 A Bemessungsbetriebsstrom AC-3: 17 A, 16 A, 14 A, 10 A, 17 A, 17 A Bemessungssteuerspannung: 17 ... 32 V

Weitere Informationen

Serie:	TAL16

Technische Daten und Merkmale zu ABB 1SBL183261R5100 TAL16-40-00-51 Schütz 17-32V DC 4-polig mit Bahnzulassung:

Bemessungssteuerspeisespannung DC	17 V
Bemessungssteuerspeisespannung DC	32 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	17 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Breite	44 mm
Höhe	78 mm
Tiefe	97 mm
