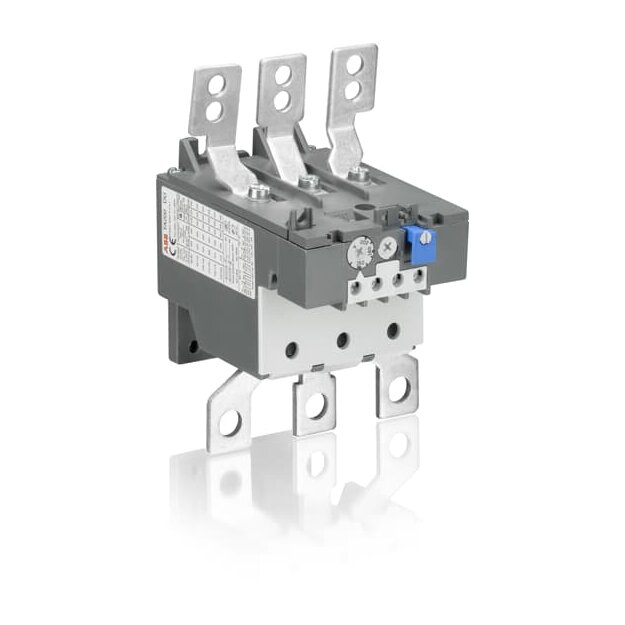

ABB TA200DU-90-V1000 Thermisches Überlastrelais Auslöseklasse 10A 66.0-90.0A 1SAZ421301R1001

Artikelnummer: 1SAZ421301R1001 ABB-1SAZ421301R1001_4013614305894
Hersteller: ABB
EAN: 4013614305894

UVP: 479,38 €

231,78 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Elektromechanische Motorschutzgeräte TA200DU bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 200 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. TA200DU werden an Schütze AF190-AF205 angebaut, können aber auch separat auf eine Montageplatte montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1 Abisolierlänge: 9 mm Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Auslöseklasse: 10A Bemessungsbetriebsspannung: 440 V DC, 500 V AC, 690 V AC, 440 V DC Bemessungsfrequenz: 50 Hz, 60 Hz, DC, 60 Hz, 50 Hz, DC Bemessungsisolationsspannung: 690 V Bemessungsstoßspannungsfestigkeit: 6 kV, 6 kV Einstellbereich: 66 ... 90 A Geeignet für: A145, A185, AF145, AF185, AF190, AF205

Weitere Informationen

Serie:	TA200DU
Montageart:	Direktanbau

Technische Daten und Merkmale zu ABB 1SAZ421301R1001 TA200DU-90-V1000 Thermisches Überlastrelais Auslöseklasse 10A 66.0-90.0A :

Einstellbarer Strombereich	66 A
Einstellbarer Strombereich	90 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Auslöseklasse	CLASS 10 A
Reset-Funktion automatisch	Ja
