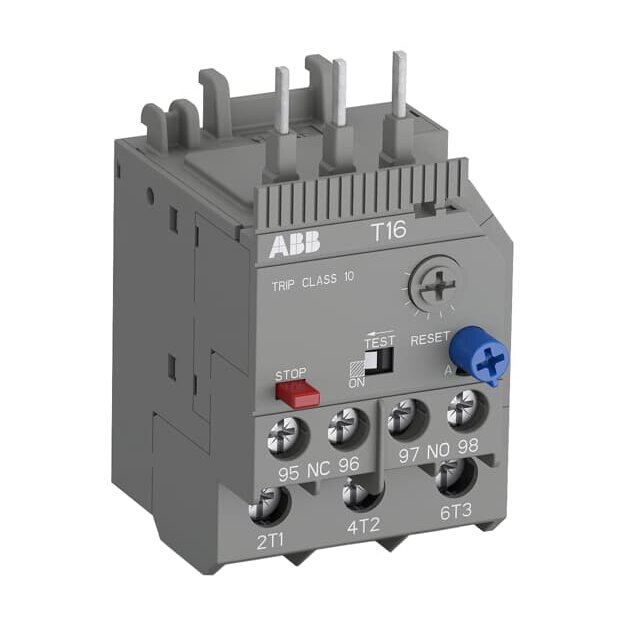

ABB T16-16 Thermisches Überlastrelais 13.0-16.0 A Auslöseklasse 10A 1SAZ711201R1047

Artikelnummer: 1SAZ711201R1047 ABB-1SAZ711201R1047_4013614397974
Hersteller: ABB
EAN: 4013614397974

UVP: 91,89 €

44,43 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Elektromechanische Motorschutzgeräte T16 bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 16 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. T16 werden an Kleinschütze B/BC oder AS-/ASL-Schütze angebaut, können aber auch mit Hilfe eines Einzelaufstellungs-Sets separat auf eine DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes oder eines Phasenausfalls lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Die Relais sind für ein- und dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. Als Zubehör sind Rückstell-Taster erhältlich. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L Abisolierlänge: 9 mm, 12 mm Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Auslöseklasse: 10 Bemessungsbetriebsspannung: 600 V AC/DC, 690 V AC Bemessungsfrequenz: 50 Hz, 60 Hz, DC, 50 Hz, 60 Hz Bemessungsisolationsspannung: 690 V Bemessungsstoßspannungsfestigkeit: 6 kV, 6 kV Einstellbereich: 13 ... 16 A Geeignet für: B6, BC6, B7, BC7, VB6, VBC6, VB7, VBC7, MC1, MC2, AS09, AS12, AS16

Weitere Informationen

Serie:	T16
Montageart:	Direktanbau

Technische Daten und Merkmale zu ABB 1SAZ711201R1047 T16-16 Thermisches Überlastrelais 13.0-16.0 A Auslöseklasse 10A :

Einstellbarer Strombereich	13 A
Einstellbarer Strombereich	16 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Auslöseklasse	CLASS 10
Reset-Funktion automatisch	Ja

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
