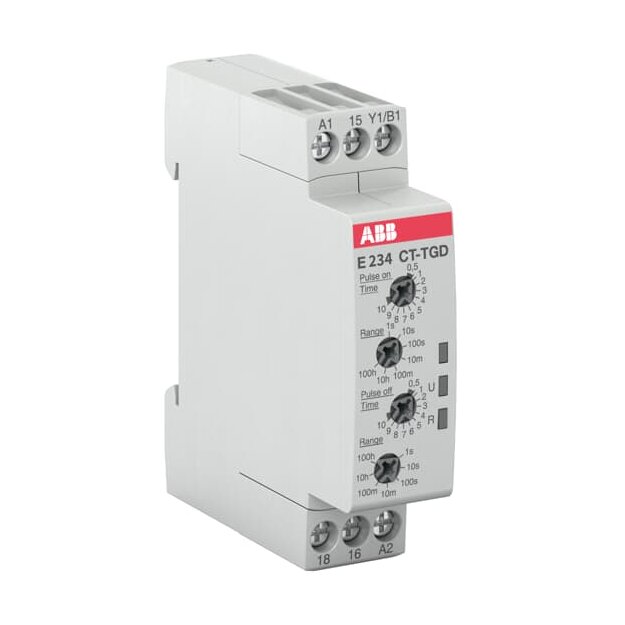

ABB Stotz S&J Zeitrelais E 234 CT-TGD (1er)

Artikelnummer: 1SVR500160R0000 ABB-1SVR500160_4013614350696
Hersteller: ABB
EAN: 4013614350696

CT-TGD.12

UVP: 115,58 €

76,22 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J Zeitrelais E 234 CT-TGD (1er)

Die Zeitrelais der Baureihe CT-D in MDRC-Bauweise befinden sich in einem Gehäuse, das nur 17,5 mm breit ist und in alle gängigen Installations- und Verteilerschränke passt. Die Baureihe CT-D ist das Bindeglied zwischen Industrie- und Installationsbauform. Für höchste Flexibilität im Einsatz sind 10 Einzel- sowie 2 Multifunktionsgeräte mit 7 Zeitfunktionen lieferbar. Die Geräte verfügen über 4 bzw. 7 Zeitbereiche, die von 0,05 Sekunden bis zu 100 Stunden einstellbar sind. Ihr Weitspannungseingang ermöglicht einen weltweiten Einsatz.

Weitere Informationen

Serie:	CT-TGD
Schutzart:	IP20

Technische Daten und Merkmale zu ABB Stotz S&J Zeitrelais E 234 CT-TGD (1er):

Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	nein
Geeignet für Hutschienenmontage	ja
Geeignet für Frontmontage	nein
Aufsteckbar auf Schütz	nein
Funktion ansprechverzögert	nein
Funktion rückfallverzögert	nein
Funktion einschaltwischend	nein
Funktion ausschaltwischend	nein
Funktion Stern/Dreieck	nein
Funktion Impulsformend	nein
Funktion blinkend mit Pause beginnend, Festzeit	nein
Funktion blinkend mit Impuls beginnend, Festzeit	nein
Funktion taktend mit Pause beginnend, variabel	nein
Funktion taktend mit Impuls beginnend, variabel	nein
Zeitbereich	0,05 s
Zeitbereich	360000 s
Fernbedienung möglich	nein
Geeignet als Fernbedienung	nein
Bemessungssteuerspeisespannung AC 50 Hz	24 V
Bemessungssteuerspeisespannung AC 50 Hz	240 V
Bemessungssteuerspeisespannung AC 60 Hz	24 V
Bemessungssteuerspeisespannung AC 60 Hz	240 V
Bemessungssteuerspeisespannung DC	24 V
Bemessungssteuerspeisespannung DC	48 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Ausgänge, unverzögert, Öffner	0
Anzahl der Ausgänge, unverzögert, Schließer	0
Anzahl der Ausgänge, unverzögert, Wechsler	1
Anzahl der Ausgänge, verzögert, Öffner	0
Anzahl der Ausgänge, verzögert, Schließer	0
Anzahl der Ausgänge, verzögert, Wechsler	1
Ausgänge, umschaltbar verzögert/unverzögert	nein
Mit Halbleiterausgang	nein
Werkstoff des Kontakteinsatzes	-
Werkstoff des Kontaktes	-
Werkstoff der Kontaktbeschichtung	-
Betriebsspannung AC 50 Hz	250 V
Betriebsspannung AC 60 Hz	250 V
Betriebsspannung DC	-
Spannungsart der Betriebsspannung	AC/DC
Nennstrom	6 A
Max. Einschaltstrom	-
Schutzart (IP)	IP20
Schutzart (RT) nach IEC 61810-7	-
Breite	17,5 mm
Höhe	70 mm
Tiefe	63 mm
