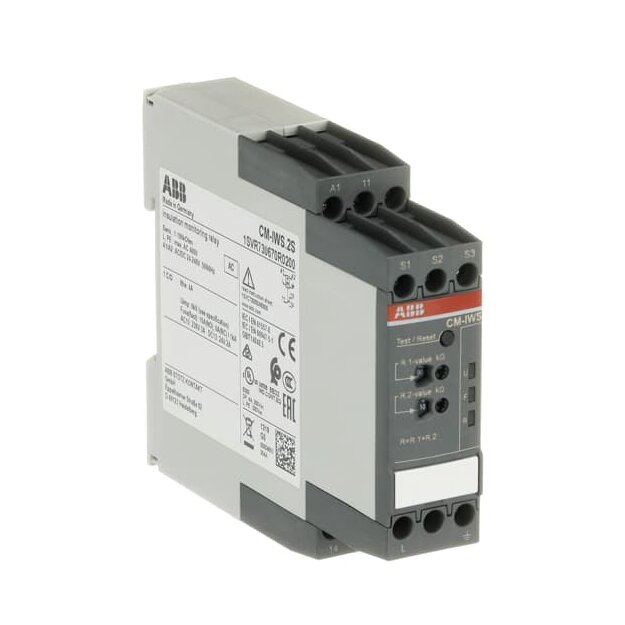

ABB Stotz S&J Überwachungsrelais CM-IWS.2S (1er)
Die hohe Zuverlässigkeit von IT-Systemen wird durch kontinuierliche Isolationsüberwachung gewährleistet. Eine Isolationsüberwachung erkennt sich entwickelnde Isolationsfehler und meldet sofort, dass der Wert unter das Minimum gefallen ist. Dies verhindert eine Betriebsunterbrechung durch einen zweiten, schwereren Isolationsfehler. ABB entwickelte eine völlig neue Isolationsüberwachungs-Gerätereihe für AC, DC oder AC/DC IT-Systeme bis 690 V AC oder 1000 V DC. Mit lediglich 4 Geräten können die meisten Standardanwendungen bedient werden. Zusätzlich wurde eine Version für solare Anwendungen mit erhöhter Ableitkapazität hinzugefügt.| Serie: | CM-IWS |
Technische Daten und Merkmale zu ABB Stotz S&J Überwachungsrelais CM-IWS.2S (1er):
| Ausführung des elektrischen Anschlusses | - |
| Mit abnehmbaren Klemmen | - |
| Funktion | - |
| Externe Stromversorgung erforderlich | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung AC 50 Hz | 24 V |
| Versorgungsspannung AC 50 Hz | 240 V |
| Versorgungsspannung AC 60 Hz | 24 V |
| Versorgungsspannung AC 60 Hz | 240 V |
| Versorgungsspannung DC | 24 V |
| Versorgungsspannung DC | 240 V |
| Spannungsmessbereich | 0 V |
| Spannungsmessbereich | 400 V |
| Bemessungsbetriebsfrequenz | 15 Hz |
| Bemessungsbetriebsfrequenz | 400 Hz |
| Netzableitkapazität | - |
| Ansprechwert Impedanz 1 | - |
| Ansprechwert Impedanz 2 | - |
| Anzeige des Isolationswertes | - |
| Fehlerspeicherung möglich | - |
| Anzahl der Kontakte als Öffner | - |
| Anzahl der Kontakte als Schließer | - |
| Anzahl der Kontakte als Wechsler | - |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung AC 50 Hz | 230 V |
| Betriebsspannung AC 60 Hz | 230 V |
| Betriebsspannung DC | - |
| Bemessungsschaltstrom | 3 A |
| Breite | - |
| Höhe | - |
| Tiefe | - |
