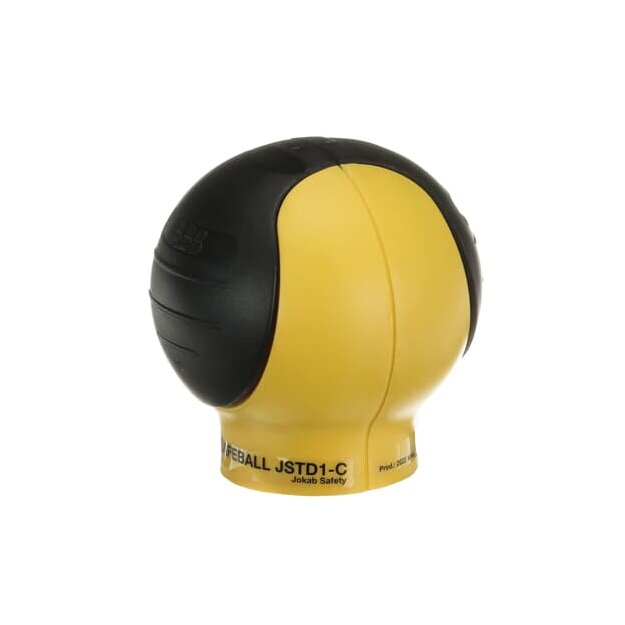

ABB Stotz S&J Sicherheitsbefehlgeber JSTD1-C Safeball (1er)
Zweihand-Bedienungen kommen zum Beispiel an Pressen und an halbautomatischen Maschinen mit Handbeschickung zum Einsatz. Falls hier ein Verletzungsrisiko für den Bediener besteht, muss sichergestellt werden, dass sich beide Hände außerhalb des Gefahrenbereichs befinden, bevor die gefahrbringende Bewegung der Maschine gestartet wird. Es muss auch sichergestellt werden, dass die gefahrbringende Bewegung gestoppt wird, bevor der Bediener nach dem Loslassen eines Stellteils den Gefahrenbereich erreichen kann. Die ergonomische Form des Safeballs ist perfekt an die menschliche Hand angepasst und unterstützt dadurch den natürlichen Greifreflex. Dabei wird ein bewusstes Auslösen durch ein leichtes aber deutlich spürbares Klicken (vergleichbar mit einem Mausklick) unterstützt. Die Merkmale des Safeballs sind: ergonomische Form, leichtes und bewusstes Auslösen, hohes Maß an Manipulationssicherheit, keine Abdeckung der Stellteile erforderlich, IP67. Außer den einzelnen Safeballs gibt es auch fertige ortsveränderliche Zweihandbedienungen.Technische Daten und Merkmale zu ABB Stotz S&J Sicherheitsbefehlgeber JSTD1-C Safeball (1er):
| Zwangsöffnung | nein |
| Geeignet für Sicherheitsfunktionen | ja |
| Querschlussüberwachung möglich | ja |
| Mit Statusanzeige | nein |
| Ausführung des Schaltglieds | sonstige |
| Bemessungsbetriebsstrom Ie bei AC-12, 230 V | - |
| Bemessungsbetriebsstrom Ie bei AC-12, 125 V | - |
| Bemessungsbetriebsstrom Ie bei AC-12, 24 V | - |
| Bemessungsbetriebsstrom Ie bei DC-12, 24 V | 0,02 A |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der zusätzlichen Drucktaster | 0 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Performance Level nach EN ISO 13849-1 | Level e |
| Schutzart (IP) | IP67 |
| Schutzart (NEMA) | 1 |
