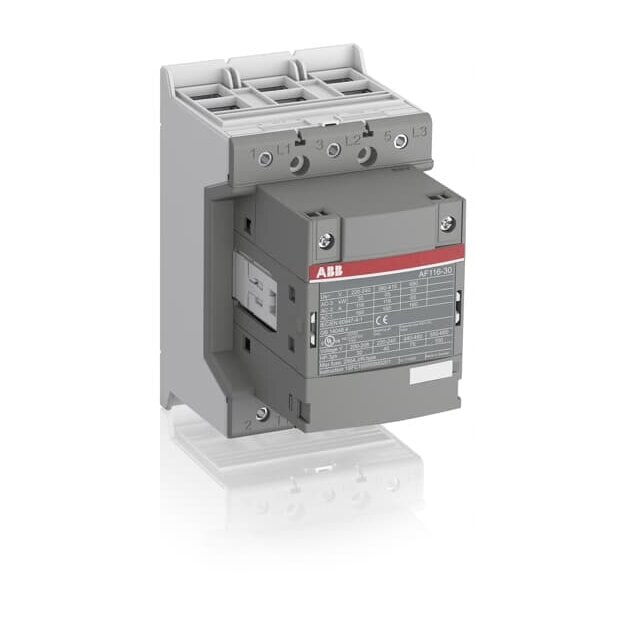

ABB Stotz S&J Schütz AF116-30-00-13 (1er)

Artikelnummer: 1SFL427001R1300 ABB-1SFL427001_7320500476406
Hersteller: ABB
EAN: 7320500476406

AF116-30-00-13

UVP: 886,55 €

431,66 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J Schütz AF116-30-00-13 (1er)

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Weitere Informationen

Serie:	AF116
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB Stotz S&J Schütz AF116-30-00-13 (1er):

Bemessungssteuerspeisespannung AC 50 Hz	100 V
Bemessungssteuerspeisespannung AC 50 Hz	250 V
Bemessungssteuerspeisespannung AC 60 Hz	100 V
Bemessungssteuerspeisespannung AC 60 Hz	250 V
Bemessungssteuerspeisespannung DC	100 V
Bemessungssteuerspeisespannung DC	250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Kabelklemme
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	116 A
Bemessungsbetriebsleistung bei AC-3, 400 V	-
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	-
Bemessungsbetriebsleistung bei AC-4, 400 V	-
Bemessungsbetriebsleistung NEMA	55,9275 kW
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Öffner	0
Geeignet für Reiheneinbau	nein
Breite	90 mm
Höhe	150 mm
Tiefe	126 mm

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
