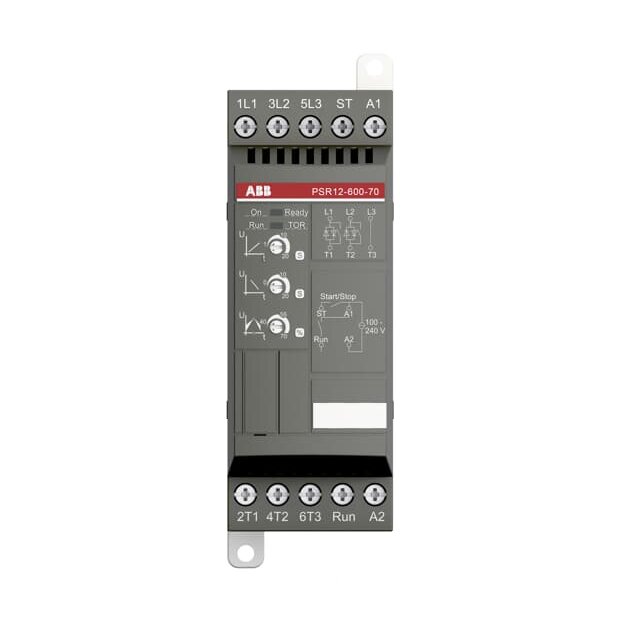

ABB Stotz S&J Sanftanlasser PSR12-600-70 (1er)
Die Softstarter-Baureihe PSR umfasst die kompaktesten Softstarter und ermöglicht somit die Konzeption kompakter Anlassvorrichtungen. Das Systemkonzept mit Motorschutzschaltern und den Produkten der Baureihe PSR liefert eine deutlich kompaktere Anlasslösung als beispielsweise ein Stern-Dreieck-Anlasser. Durch integrierte Bypass-Schütze werden Energieverluste verringert und der Anschluss vereinfacht, die Einrichtung ist dank der Beschränkung auf nur drei Potentiometer kinderleicht. Die optimierten Rampeneigenschaften sorgen dennoch unter allen Einsatzbedingungen für ein sehr ruhiges An- und Auslaufen. PSR mit Us = 100-240V AC| Serie: | PSR12 |
| Schutzart: | IP20 |
| Produktgruppe: | Sanftstarter |
Technische Daten und Merkmale zu ABB Stotz S&J Sanftanlasser PSR12-600-70 (1er):
| Bemessungsbetriebsstrom Ie bei 40 °C Tu | 12 A |
| Bemessungsbetriebsspannung Ue | 208 V |
| Bemessungsbetriebsspannung Ue | 600 V |
| Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V | 3 kW |
| Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V | 5,5 kW |
| Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V | - |
| Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V | - |
| Funktion | - |
| Interne Überbrückung | ja |
| Mit Display | nein |
| Drehmoment-Regelung | nein |
| Bemessungsumgebungstemperatur ohne Derating | 40 °C |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 240 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 V |
| Bemessungssteuerspeisespannung DC | - |
| Spannungsart zur Betätigung | AC |
| Integrierter Überlastschutz des Motors | nein |
| Auslöseklasse | einstellbar |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
