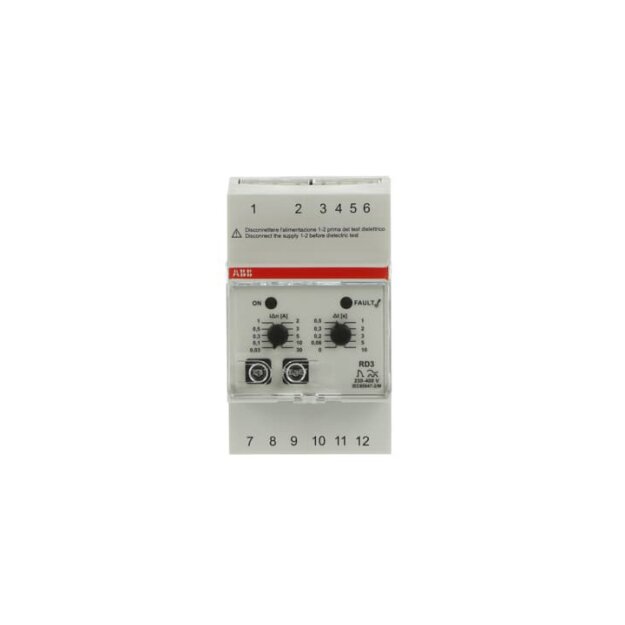

ABB Stotz S&J RD3 Differenzstromrelais 230-240 V AC

ABB Stotz S&J RD3 Differenzstromrelais 230-240 V AC

Artikelnummer: 2CSJ201001R0002 ABB-2CSJ201001R0002_8012542734833
Hersteller: ABB
EAN: 8012542734833

RD3

UVP: 464,81 €

222,29 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J RD3 Differenzstromrelais 230-240 V AC

Das RD3 Differenzstromrelais bietet Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde und Überwachungsfunktionen gemäß IEC/EN 60947-2: 2006, Anhang M. Sie benötigen einen externen Wandler und können zusammen mit einer geeigneten Abschalteinrichtung in industriellen Anlagen und Installationen zum Schutz gegen elektrischen Schlag, Fehlerschutz und Brandschutz eingesetzt werden. Sie können mit allen S200 Sicherungsautomaten und Kompakt-Leistungsschaltern der Tmax-Reihe bis T5 in industriellen Anwendungen eingesetzt werden. RD3 Differenzstromrelais können den Status über zwei Ausgangskontakte und einen LEDLeuchtbalken (bei RD3P) anzeigen.

Weitere Informationen

Serie:	RD3

Technische Daten und Merkmale zu ABB Stotz S&J RD3 Differenzstromrelais 230-240 V AC:

Ausführung des elektrischen Anschlusses	-
Mit abnehmbaren Klemmen	nein
Funktion	für gemischte Netze
Externe Stromversorgung erforderlich	-
Spannungsart der Versorgungsspannung	-
Versorgungsspannung AC 50 Hz	-
Versorgungsspannung AC 60 Hz	-
Versorgungsspannung DC	-
Spannungsmessbereich	-
Bemessungsbetriebsfrequenz	-
Strommessbereich	-
Ansprechwert Stromstärke 1	500 mA
Ansprechwert Stromstärke 2	-
Min. einstellbare Ansprechverzögerungszeit	0 s
Max. zulässige Ansprechverzögerungszeit	10 s
Anzeige des Differenzstroms	ja
Fehlerspeicherung möglich	nein
Anzahl der Kontakte als Öffner	-
Anzahl der Kontakte als Schließer	-
Anzahl der Kontakte als Wechsler	-
Spannungsart der Betriebsspannung	-
Betriebsspannung AC 50 Hz	-
Betriebsspannung AC 60 Hz	-
Betriebsspannung DC	-
Bemessungsschaltstrom	-
Breite	52,8 mm
Höhe	85 mm
Tiefe	65 mm

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
