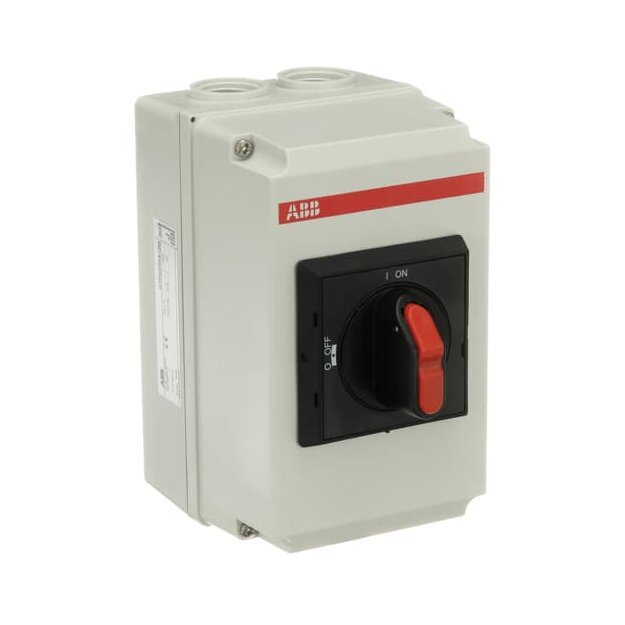

ABB Stotz S&J Lasttrennschalter OTDCP25S12M (1er)

ABB Stotz S&J Lasttrennschalter OTDCP25S12M (1er)

Artikelnummer: 1SCA125154R1001 ABB-1SCA125154_6417019554112
Hersteller: ABB
EAN: 6417019554112

OTDCP25S12M

UVP: 314,62 €

154,22 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J Lasttrennschalter OTDCP25S12M (1er)

Die manuell betätigten Lasttrennschalter im Gehäuse der Serie OTDCP sind eine kostengünstige und zuverlässige Lösung für die unterschiedlichsten Bereiche industrieller DC-Anwendungen. Die OTDCP Serie schaltet Stromstärken von 16 A bis 32 A problemlos bei Spannungen bis zu 1000 V DC. Aufgrund unterschiedlicher Montageoptionen ermöglichen die Schalter eine hohe Flexibilität und Effizienz bei der Planung. Die Serie verfügt über eine IEC Zulassung und gewährleistet eine zuverlässige Abschaltleistung bei allen Stromstärken, ohne die Sicherheit zu beeinträchtigen. Zudem sind die Schalter so konzipiert, dass sie in besonders hohen Umgebungstemperaturen eingesetzt werden können. Darüber hinaus wurde die Verlustleistung um 50 % verringert. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Daher können die DC Lasttrennschalter im Gehäuse in den anspruchsvollsten Anwendungen eingesetzt werden.

Weitere Informationen

Serie:	OTDCP
Polzahl:	3

Technische Daten und Merkmale zu ABB Stotz S&J Lasttrennschalter OTDCP25S12M (1er):

Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	1000 V
Bemessungsbetriebsspannung	1000 V
Bemessungsdauerstrom Iu	25 A
Bemessungsdauerstrom bei AC-23, 400 V	-
Bemessungsdauerstrom bei AC-21, 400 V	-
Bemessungsbetriebsleistung bei AC-3, 400 V	-
Bemessungskurzzeitstromfestigkeit Icw	-
Bemessungsbetriebsleistung bei AC-23, 400 V	-
Schaltleistung bei 400 V	-
Bedingter Bemessungskurzschlussstrom Iq	-
Polzahl	3
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	-
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Drehknopf
Verriegelbar	nein
Anschlussart Hauptstromkreis	-
Mit vormontierter Verkabelung	-
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	-
Breite	95 mm
Höhe	150 mm
Tiefe	95 mm
Breite in Teilungseinheiten	-
