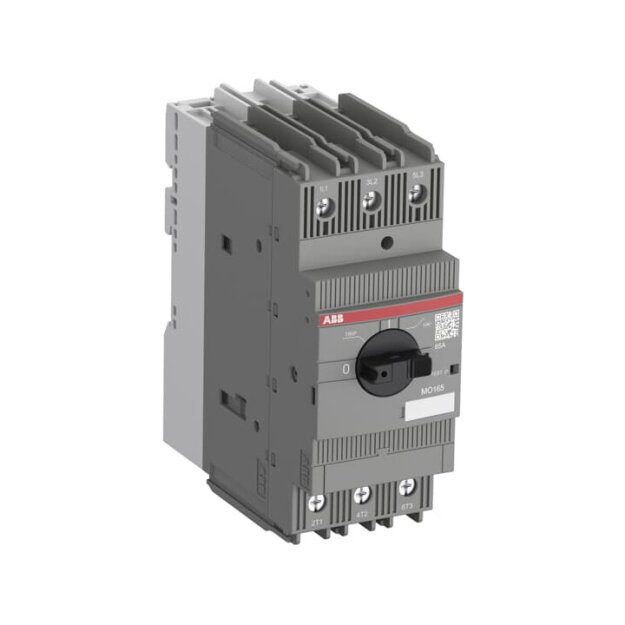

ABB Stotz S&J Kurzschluss-Schutzschalter MO165-65 (1er)
Kurzschluss-Schutzschalter MO165 mit elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe für den Kurzschlussschutz von Motoren bis 45 kW (400 V) mit einer Modulbreite von 55 mm. Das Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Geräte. Zubehör für Schaltschrankeinbau ergänzt das Sortiment.Weitere Informationen
| Serie: | MO165 |
| Schutzart: | IP20 |
| Polzahl: | 3 |
| Produktgruppe: | Leistungsschalter für Motorschutz |
Technische Daten und Merkmale zu ABB Stotz S&J Kurzschluss-Schutzschalter MO165-65 (1er):
| Überlastauslöser Stromeinstellung | 65 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 975 A |
| Mit thermischem Überlastschutz | nein |
| Phasenausfallempfindlich | nein |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsspannung | 250 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 65 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 30 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Verlustleistung | 8,03 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
| Schutzart (IP) | IP20 |
| Höhe | 142,65 mm |
| Breite | 55 mm |
| Tiefe | 122,1 mm |
Installation instruction
Installation instruction
Herstellerinformation
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com
⚠ Sicherheitsinformation
Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen
elektrotechnischen Kenntnissen und Erfahrungen!
