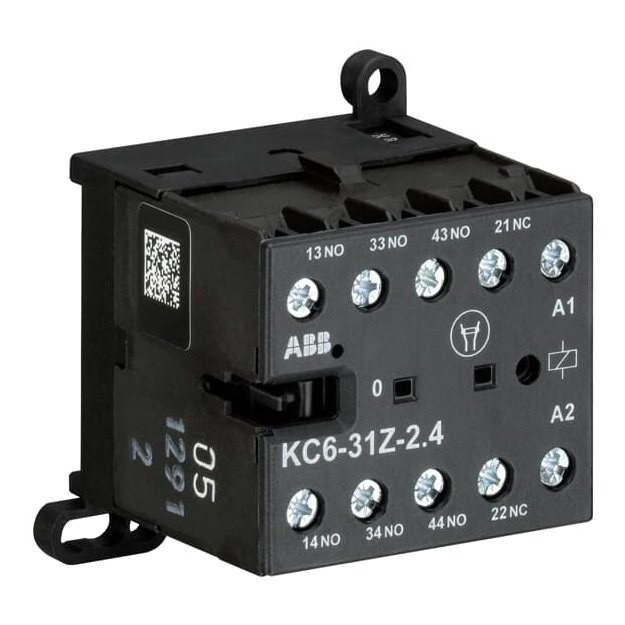

ABB Stotz S&J Kleinhilfsschütz KC6-31Z-2.4-24DC (1er)
Kleinhilfsschütze K/KC 6 erfüllen Relaisfunktion und stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Die 4-poligen Geräte bieten eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Steuerkreise oder Lastkreise bis 4 A (230 V). Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.| Serie: | KC6 |
| Produktgruppe: | Hilfsschütz, Relais |
Technische Daten und Merkmale zu ABB Stotz S&J Kleinhilfsschütz KC6-31Z-2.4-24DC (1er):
| Bemessungssteuerspeisespannung AC 50 Hz | - |
| Bemessungssteuerspeisespannung AC 60 Hz | - |
| Bemessungssteuerspeisespannung DC | 17 V |
| Bemessungssteuerspeisespannung DC | 32 V |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom | 4 A |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Montageart | DIN-Schiene |
| Mit LED-Anzeige | nein |
| Geeignet für Handbedienung | nein |
| Schnittstelle | nein |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung AC 60 Hz | 690 V |
| Betriebsspannung DC | 250 V |
| Spannungsart der Betriebsspannung | DC |
| Bemessungsschaltstrom | 4 A |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Breite | 52,5 mm |
| Höhe | 57,5 mm |
| Tiefe | 46,5 mm |
