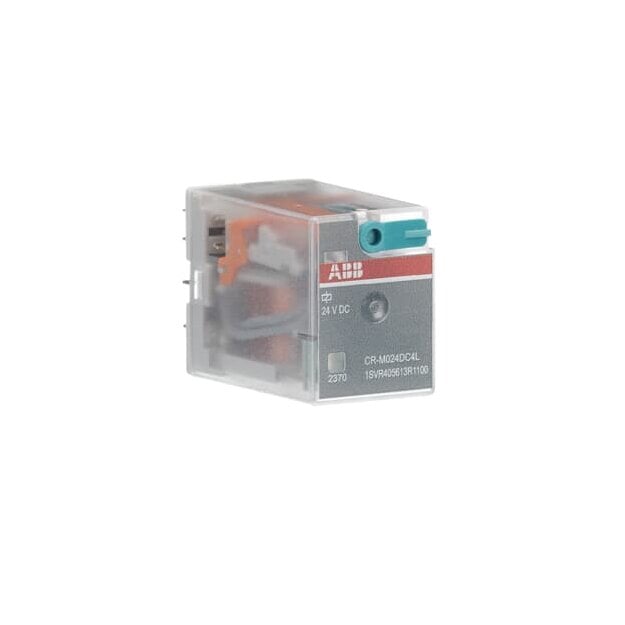

ABB Stotz S&J Interface-Relais, steckbar CR-M024DC4L

Artikelnummer: 1SVR405613R1100 ABB-1SVR405613_4013614497728
Hersteller: ABB
EAN: 4013614497728

CR-M024DC4L

UVP: 17,87 €

11,90 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 10 Stk. (Gesamtpreis 119.00 €)

ABB Stotz S&J Interface-Relais, steckbar CR-M024DC4L

Als Schnittstelle verbinden Interfacerelais die elektronische Steuerungsebene, beispielsweise SPS mit der Ebene der Sensoren/Stellglieder. Hierbei übernehmen sie verschiedene Funktionen: Schalten von Gleich- oder Wechselspannungslasten mit unterschiedlichen ohmschen, induktiven sowie kapazitiven Anteilen, Schalten im Spannungsbereich von einigen mV bis 250 V, Schalten im Stromstärkenbereich von einigen mA bis 12 A, Verstärken schwacher Steuersignale, Potentialtrennung von Steuer- und Lastkreisen sowie die Signalvervielfachung. Die CR-M Reihe verfügt über 13 verschiedene Spulenspannungen mit 2-4 Wechslerkontakte. Eine eingebaute Prüftaste für manuelle Betätigung und Verriegelung der Ausgangskontakte, sowie Relaisvarianten mit oder ohne eingebauter LED können ausgewählt werden. Zwei Sockelvarianten werden angeboten: Standardsockel und logischer Sockel. Steckbare Funktionsmodule wie Verpolschutz / Freilaufdiode, RC-Glieder oder Überspannungsschutz erweitern die einsatzgebiete der steckbaren Miniaturrelais.

Weitere Informationen

Serie:	CR-M

Technische Daten und Merkmale zu ABB Stotz S&J Interface-Relais, steckbar CR-M024DC4L:

Ausführung des elektrischen Anschlusses	Flachsteckanschluss
Komplettgerät mit Sockel	nein
Mit abnehmbaren Klemmen	nein
Mit LED-Anzeige	ja
Bemessungssteuerspeisespannung AC 50 Hz	-
Bemessungssteuerspeisespannung AC 60 Hz	-
Bemessungssteuerspeisespannung DC	24 V
Spannungsart zur Betätigung	DC
Antrieb, Polung	gepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Öffner	0
Anzahl der Kontakte als Schließer	0
Anzahl der Kontakte als Wechsler	4
Art des Schaltkontaktes	Einfachkontakt
Mit zwangsgeführten Kontakten	nein
Werkstoff des Kontakteinsatzes	-
Werkstoff des Kontaktes	-
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	-
Betriebsspannung AC 50 Hz	-
Betriebsspannung AC 60 Hz	-
Betriebsspannung DC	-
Nennstrom	6 A
Max. Einschaltstrom	-
Schutzart (IP)	IP40
Schutzart (RT) nach IEC 61810-7	-
Breite	21,2 mm
Höhe	35,6 mm
Tiefe	27,5 mm
