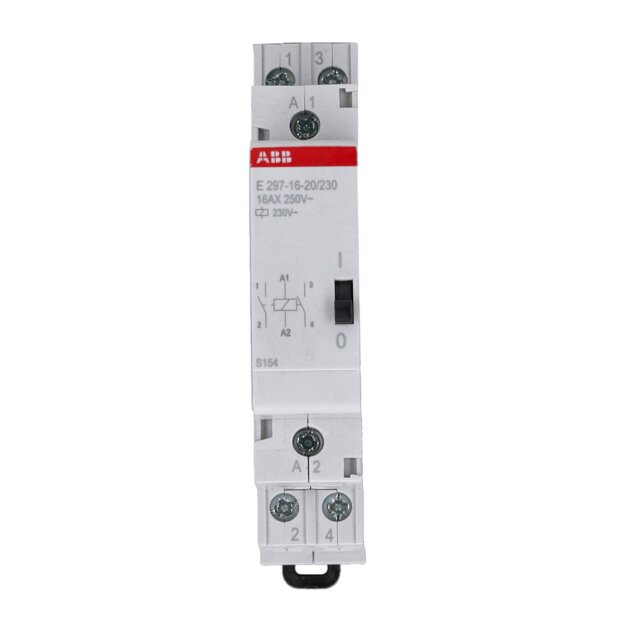

ABB Stotz S&J Installationsrelais E297-16-20/230 (1er)

ABB Stotz S&J Installationsrelais E297-16-20/230 (1er)

Artikelnummer: 2TAZ311000R2012 ABB-2TAZ311000_7612270940172
Hersteller: ABB
EAN: 7612270940172

E297-16-20/230

UVP: 47,48 €

15,84 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB Stotz S&J Installationsrelais E297-16-20/230 (1er)

Installationsrelais E297 sind elektromagnetisch betätigte Kleinschütze mit 18mm Breite (1 Moduleinheit). Mit diesen Installationsrelais kann eine zuverlässige Verbraucher-Steuerung konzipiert werden. In der Regel werden die Installationsrelais über einen Steuerschalter (Dauerkontakt) dort eingesetzt, wo z.B. eine Beleuchtung, eine Klimaanlage, ein Ventilator oder ähnliches gesteuert werden soll. Das Gerät bleibt in der Ein-Stellung solange die Steuerspannung an der Spule anliegt. Wird die Steuerspannung unterbrochen, fällt das Installationsrelais immer in die Ruhestellung (Aus-Stellung) zurück. Dank der optimalen Schaltleistung eignen sie sich auch für Anwendungen in industrieller Umgebung und in Situationen, in denen es notwendig ist, die Kontrolle über leistungsstärkere Verbraucher (wie z.B. mehrere Beleuchtungsgruppen) sicherzustellen. Durch die Verwendung einer optimierten Spule (geringe Verlustleistung = niedrigere Betriebstemperatur) wird ein störungsfreier und sicherer Einsatz im Elektroverteiler gewährleistet. Die leisen Schaltgeräusche und das brummfreie Magnetsystem rechtfertigen auch einen Einsatz in öffentlichen Gebäuden und in privaten Haushalten. Die Installationsrelais können je nach Typ mit gängigen AC/DC-Steuerspannungen angesteuert werden und sind für einen Bemessungsstrom von 16 A ausgelegt.

Weitere Informationen

Serie:	E297
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu ABB Stotz S&J Installationsrelais E297-16-20/230 (1er):

Funktion	-
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Einbautiefe	62 mm
Anzahl der Kontakte als Schließer	2
Anzahl der Kontakte als Öffner	-
Anzahl der Kontakte als Wechsler	-
Steuerspannung 1	-
Steuerspannungsart 1	-
Frequenz der Steuerspannung 1	-
Steuerspannung 2	-
Steuerspannungsart 2	-
Frequenz der Steuerspannung 2	-
Bemessungsstrom	16 A
Versorgungsspannung	207 V
Versorgungsspannung	253 V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	-
Max. Leuchtstofflampenlast	1800 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)	-
Max. Leuchtstofflampenlast (parallel kompensiert)	-
Max. Schaltstrom (cos phi = 0,6)	-

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
