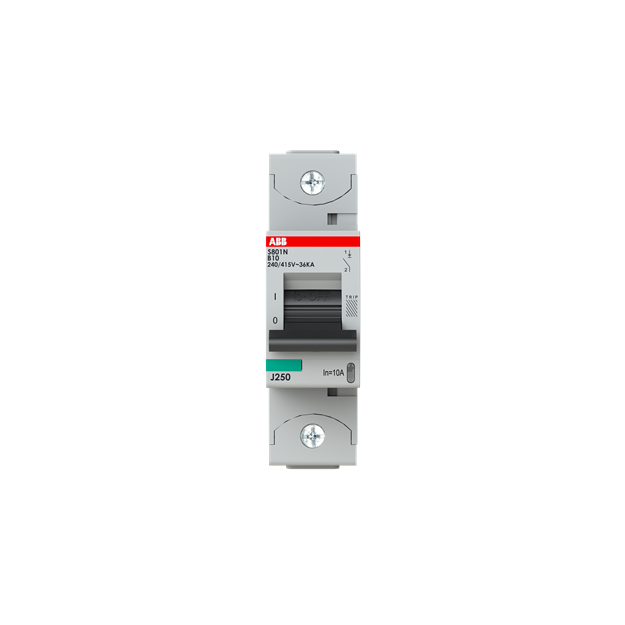

ABB Stotz S&J Hochl.-Sicherungsautomat S801N-B10 (1er)

ABB Stotz S&J Hochl.-Sicherungsautomat S801N-B10 (1er)

Artikelnummer: 2CCS891001R0105 ABB-2CCS891001_7612271203801
Hersteller: ABB
EAN: 7612271203801

S801N-B10

UVP: 118,70 €

86,50 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J Hochl.-Sicherungsautomat S801N-B10 (1er)

Die Hochleistungs-Sicherungsautomaten der Baureihe S800N schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 36kA bei 240/415V AC. Zudem kann er für Spannungen bis zu 400/690V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800N entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800N bestens abgesichert.

Weitere Informationen

Serie:	S800N
Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	10 A

Technische Daten und Merkmale zu ABB Stotz S&J Hochl.-Sicherungsautomat S801N-B10 (1er):

Einbautiefe	82,5 mm
Auslösecharakteristik	B
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	10 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	20 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	36 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	4,5 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	1,5 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0 mm²
Anschließbarer Leiterquerschnitt eindrähtig	70 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
