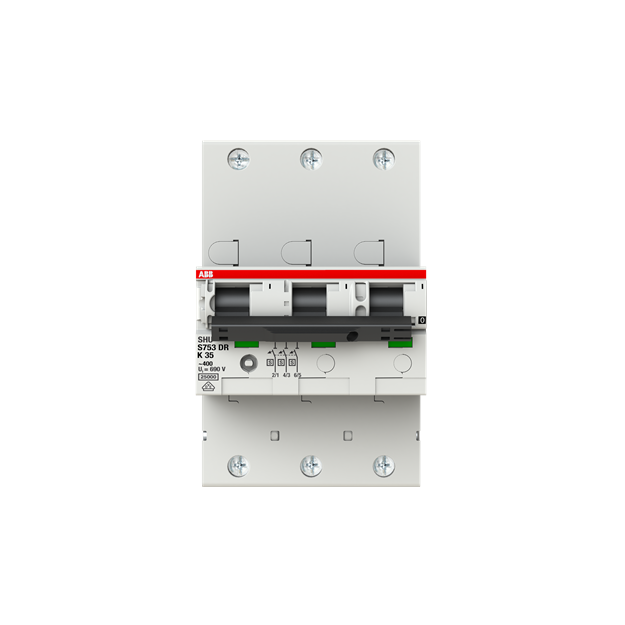

ABB Stotz S&J Haupleitungsschutzschalter S753DR-K35 (1er)

ABB Stotz S&J Haupleitungsschutzschalter S753DR-K35 (1er)

Artikelnummer: 2CDH783001R0547 ABB-2CDH783001_4016779838511
Hersteller: ABB
EAN: 4016779838511

S753DR-K35

UVP: 591,01 €

430,47 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J Haupleitungsschutzschalter S753DR-K35 (1er)

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.

Weitere Informationen

Serie:	S750DR
Schutzart:	IP20
Polzahl:	3
Bemessungsstrom:	35 A

Technische Daten und Merkmale zu ABB Stotz S&J Haupleitungsschutzschalter S753DR-K35 (1er):

Auslösecharakteristik	sonstige
Polzahl	3
Bemessungsstrom	35 A
Bemessungsspannung	-
Bemessungsisolationsspannung Ui	690 V
Bemessungsabschaltvermögen	25 kA
Mitschaltender Neutralleiter	nein
Frequenz	-
Überspannungskategorie	4
Verschmutzungsgrad	3
Bemessungsstoßspannungsfestigkeit	-
Montageart	DIN-Schiene
Schutzart (IP)	IP20
Baugröße nach DIN 43880	3

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
