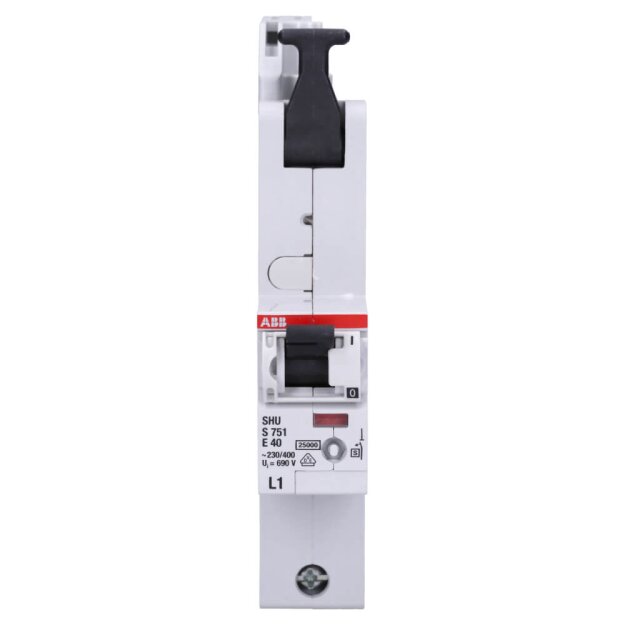

ABB Stotz S&J HLS-Schalter S751-E40L1 (1er)

ABB Stotz S&J HLS-Schalter S751-E40L1 (1er)

Artikelnummer: 2CDS781001R5402 ABB-2CDS781001_4016779698153
Hersteller: ABB
EAN: 4016779698153

S751-E40L1

UVP: 167,43 €

103,32 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB Stotz S&J HLS-Schalter S751-E40L1 (1er)

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.

Weitere Informationen

Serie:	S750
Polzahl:	1
Bemessungsstrom:	40 A

Technische Daten und Merkmale zu ABB Stotz S&J HLS-Schalter S751-E40L1 (1er):

Auslösecharakteristik	sonstige
Polzahl	1
Bemessungsstrom	40 A
Bemessungsspannung	-
Bemessungsisolationsspannung Ui	690 V
Bemessungsabschaltvermögen	25 kA
Mitschaltender Neutralleiter	nein
Frequenz	-
Überspannungskategorie	4
Verschmutzungsgrad	3
Bemessungsstoßspannungsfestigkeit	-
Montageart	Sammelschiene
Schutzart (IP)	IP20
Baugröße nach DIN 43880	6

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
