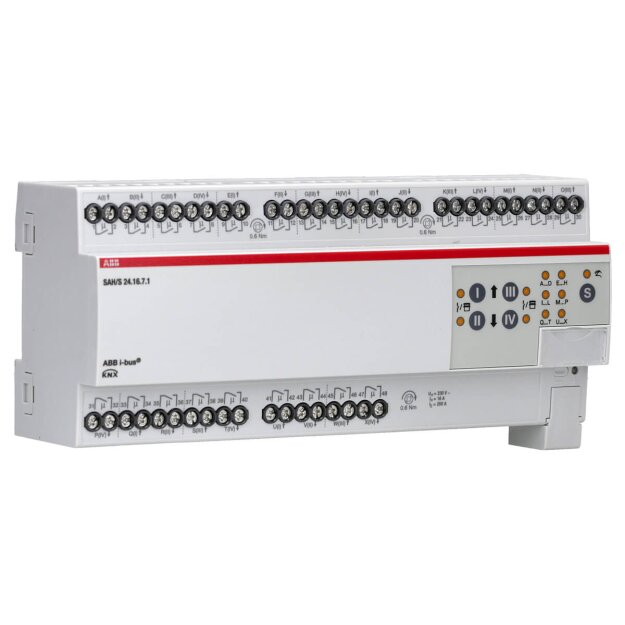

ABB Schalt-/Jalousieaktor SAH/S24.16.7.1 24fach

ABB Schalt-/Jalousieaktor SAH/S24.16.7.1 24fach

Artikelnummer: 2CDG110252R0011 ABB-2CDG110252R0011_4016779066860
Hersteller: ABB
EAN: 4016779066860

UVP: 815,15 €

408,31 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB Schalt-/Jalousieaktor SAH/S24.16.7.1 24fach

Der ABB SAH/S24.16.7.1 ist ein leistungsstarker KNX-Schalt-/Jalousieaktor mit 24 unabhängigen Relaisausgängen. Diese Ausgänge können individuell als Schaltkanäle für elektrische Verbraucher oder paarweise zur Ansteuerung von 230 V AC Jalousien konfiguriert werden. Mit einem Bemessungsstrom von 16 A pro Kanal eignet sich das Gerät ideal für anspruchsvolle Anwendungen in der Gebäudeautomation. Die manuelle Bedienung der Ausgänge ist direkt am Gerät möglich und kann über die ETS-Software gesperrt werden. LED-Anzeigen informieren über den aktuellen Schalt- oder Fahrzustand jedes Kanals. Die Montage erfolgt platzsparend auf einer DIN-Hutschiene mit einer Breite von 12 Teilungseinheiten. Dank der Unterstützung des ABB i-bus® KNX-Systems lässt sich der Aktor nahtlos in bestehende KNX-Installationen integrieren.

24 Relaisausgänge: Einzeln schaltbar oder paarweise für Jalousiesteuerung
Hohe Schaltleistung: 16 A pro Kanal, geeignet für vielfältige Anwendungen
Manuelle Bedienung: Direkt am Gerät mit LED-Statusanzeige und Sperrfunktion
Kompakte Bauform: 12 TE Breite für platzsparende DIN-Schienenmontage
KNX-Kompatibilität: Nahtlose Integration in KNX-Systeme über ABB i-bus

Weitere Informationen

Serie:	KNX
Schutzart:	IP20
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu ABB Schalt-/Jalousieaktor SAH/S24.16.7.1 24fach:

Bussystem KNX	ja
Bussystem KNX-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	12
Vor Ort-/Handbedienung	ja
Mit LED-Anzeige	ja
Anzahl der digitalen Eingänge	-
Max. Schaltleistung	1200 W
Max. Schaltleistung LED	-
Ausgangsleistung	1200 W
Geeignet für C-Last	nein
Max. Anzahl der Schaltausgänge	24
Max. Schaltstrom	16 A
Bemessungsstrom	16 A
Bemessungsbetriebsspannung	230 V
Verschiedene Phasen anschließbar	ja
Leistungsaufnahme	-
Mit Busankopplung	nein
Busmodul abnehmbar	nein
Min. Tiefe der Gerätedose	64,5 mm
Modulare Erweiterungsmöglichkeit	nein
Schutzart (IP)	IP20
