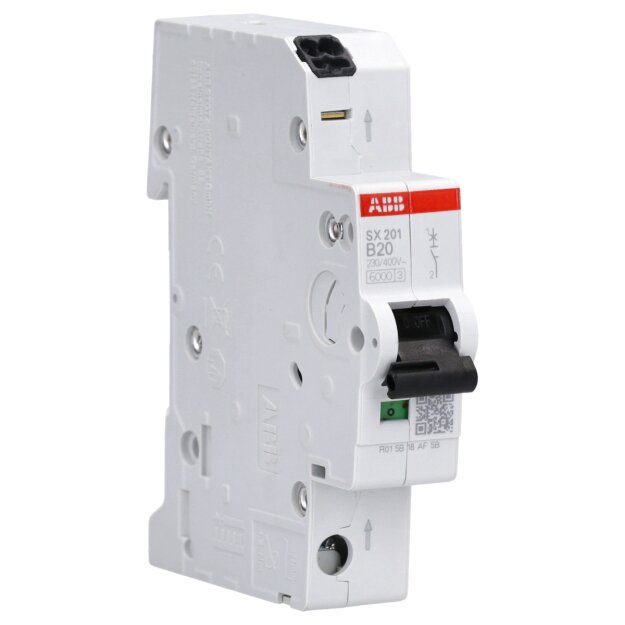

ABB SX201-B20 Sicherungsautomat FlexLine B-Charakteristik 6kA 20A 1P 2CDS251003R0205

ABB SX201-B20 Sicherungsautomat FlexLine B-Charakteristik 6kA 20A 1P 2CDS251003R0205

Artikelnummer: 2CDS251003R0205 ABB-2CDS251003R0205_4053546052565
Hersteller: ABB
EAN: 4053546052565

ABB Flexline Installationsgeräte

Alle ABB FlexLine® Geräte sind nur mit der PSX-Phasenschiene kombinierbar und ermöglichen durch Push-in-Klemmen eine bis zu 50% schnellere Installation. Dank des schlanken Designs und der Flexklemmen sparen Sie Platz im Verteiler und reduzieren den Verdrahtungsaufwand erheblich.

UVP: 20,49 €

5,55 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB SX201-B20 Sicherungsautomat FlexLine B-Charakteristik 6kA 20A 1P 2CDS251003R0205

Der ABB Leitungsschutzschalter SX201-B20 aus der FlexLine-Serie ist ein einpoliger Sicherungsautomat mit einem Nennstrom von 20 A und B-Charakteristik. Er bietet zuverlässigen Schutz vor Überlast und Kurzschluss in einphasigen Stromkreisen. Der SX201-B20 entspricht den Normen DIN VDE 0100-430 und DIN VDE 0100-530 sowie den Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1. Er ist die ideale Wahl für Installationen, bei denen ein zuverlässiger Schutz und eine hohe Qualität gefordert sind.

1 polige Ausführung (1P): Schützt eine Phase und eignet sich ideal für Anwendungen in einphasigen Stromnetzen.
Nennstrom von 20 A mit B-Charakteristik: Schnelle Auslösung bei geringem Überstrom, optimal für Stromkreise mit niedrigen Einschaltströmen, wie z.B. Beleuchtungsanlagen.
Bemessungsschaltvermögen von 6 kA gemäß EN 60898-1: Hohe Schaltleistung für den sicheren Schutz bei Kurzschlussströmen bis zu 6.000 A.
Bemessungsbetriebsspannung 230 V AC: Ausgelegt für den Einsatz in einphasigen Wechselstromsystemen mit einer Spannung von bis zu 230 Volt.
Kompakte Bauweise für einfache Installation: Dank seiner schlanken Bauform lässt sich der SX201-B20 problemlos in Standard-Verteilerschränke auf DIN-Hutschienen montieren, was eine einfache Integration in bestehende Systeme ermöglicht.

Weitere Informationen

Serie:	ABB Flexline SX200
Schutzart:	IP20
Auslösecharakteristik:	B
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	20 A

Technische Daten und Merkmale zu ABB 2CDS251003R0205 SX201-B20 Sicherungsautomat Flexline B-Charakteristik 6kA 20A 1P:

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	20 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	-
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	-
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	3,1 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	nein
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	-
Anschließbarer Leiterquerschnitt eindrähtig	-
Explosionsgeschützt	nein
