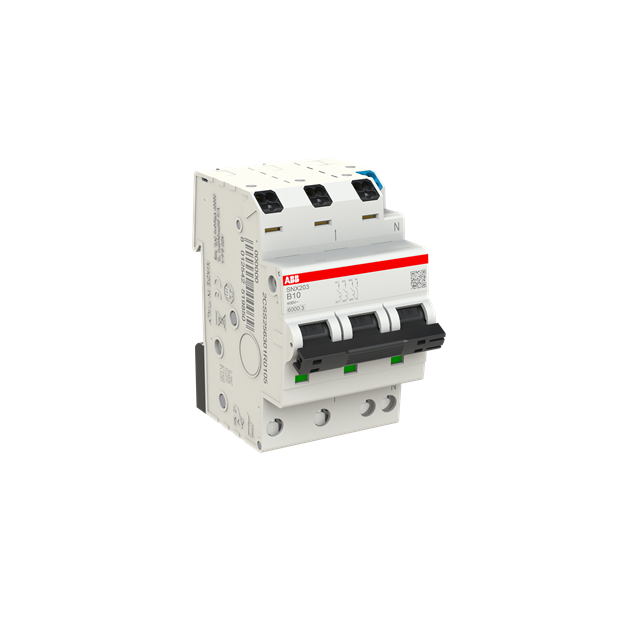

ABB SNX203-B10 SNX203-B10 Sicherungsautomat B-Charkteristik 6KA 3P+N 10 A 2CSS256301R0105

Artikelnummer: 2CSS256301R0105 ABB-2CSS256301R0105_8012542519850
Hersteller: ABB
EAN: 8012542519850

UVP: 85,60 €

51,16 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die Sicherungsautomaten der Baureihe SNX 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften IEC/EN 60898-1. Die SNX201 1P+N sind 1 Teilungseinheit (TE) und SNX203 3P+N 3 TE breit, dies ermöglicht die saubere Trennung der N-Leiter je Stromkreis und erleichtert die evtl. Fehlersuche. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. Normen: IEC/EN 60898-1 Anschlussart: Schraubklemme, Push-In Klemme Anzahl Pole: 3P+N Anzahl geschützter Pole: 3 Auslösecharakteristik: B Bemessungsbetriebsspannung: 400 V Bemessungsschaltvermögen: 6 kA Bemessungsstrom: 10 A Zubehör anbaubar: Nein Schaltstellungsanzeige: EIN / AUS Bemessungsspannung: 400 V AC

Weitere Informationen

Serie:	SNX203
Bemessungsstrom:	10 A

Technische Daten und Merkmale zu ABB SNX203-B10 SNX203-B10 Sicherungsautomat B-Charkteristik 6KA 3P+N 10 A 2CSS256301R0105:

Einbautiefe	69 mm
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	3
Bemessungsstrom	10 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	6,6 W
Mitschaltender Neutralleiter	Ja
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
