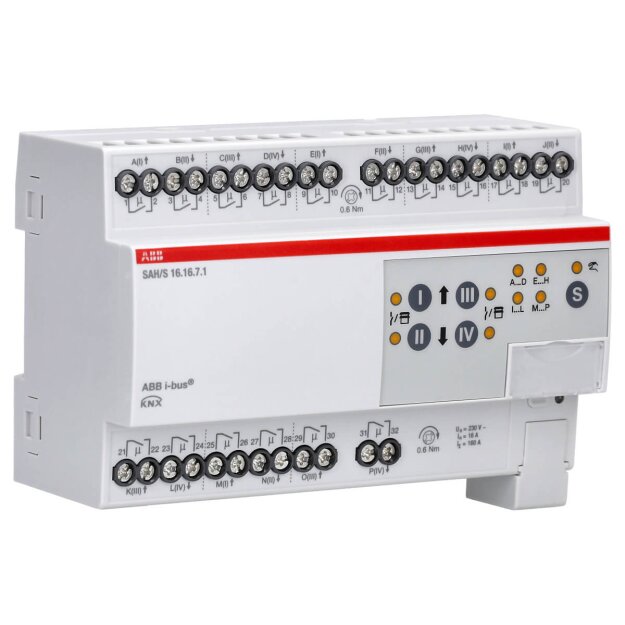

ABB SAH/S16.16.7.1 Schalt-/Jalousieaktor 16fach 16 A REG SAH/S16.16.7.1 2CDG110251R0011
Der ABB SAH/S16.16.7.1 ist ein vielseitiger KNX-Schalt-/Jalousieaktor, der 16 unabhängige Relaisausgänge bietet. Diese Ausgänge können individuell als Schaltkanäle oder paarweise zur Ansteuerung von 230 V AC Jalousien konfiguriert werden. Mit einem Bemessungsstrom von 16 A pro Kanal eignet sich das Gerät ideal für anspruchsvolle Anwendungen in der Gebäudeautomation, sowohl im Wohn- als auch im Zweckbau. Die kompakte Bauform mit 8 Teilungseinheiten ermöglicht eine platzsparende Installation auf DIN-Hutschienen. Dank der Unterstützung des ABB i-bus® KNX-Systems lässt sich der Aktor nahtlos in bestehende KNX-Installationen integrieren. Die manuelle Bedienung der Ausgänge ist direkt am Gerät möglich und kann bei Bedarf über die ETS-Software gesperrt werden. LED-Anzeigen informieren über den aktuellen Schaltzustand jedes Kanals.
- Flexibler Einsatz: 16 Relaisausgänge, einzeln schaltbar oder paarweise für Jalousiesteuerung
- Hohe Schaltleistung: 16 A pro Kanal, geeignet für vielfältige Anwendungen
- Kompakte Bauform: 8 TE Breite für platzsparende DIN-Schienenmontage
- Manuelle Bedienung: Direkt am Gerät mit Sperrfunktion über ETS
- Statusanzeige: LEDs zur Visualisierung des Schaltzustands jedes Kanals
Technische Daten und Merkmale zu ABB 2CDG110251R0011 SAH/S16.16.7.1 Schalt-/Jalousieaktor 16fach 16 A REG SAH/S16.16.7.1:
| Bussystem KNX | ja |
| Bussystem KNX-RF (Funk) | nein |
| Bussystem Funkbus | nein |
| Bussystem LON | nein |
| Bussystem Powernet | nein |
| Andere Bussysteme | ohne |
| Funk bidirektional | nein |
| Montageart | REG |
| Breite in Teilungseinheiten | 8 |
| Vor Ort-/Handbedienung | ja |
| Mit LED-Anzeige | ja |
| Anzahl der digitalen Eingänge | - |
| Max. Schaltleistung | 1200 W |
| Max. Schaltleistung LED | - |
| Ausgangsleistung | 1200 W |
| Geeignet für C-Last | nein |
| Max. Anzahl der Schaltausgänge | 16 |
| Max. Schaltstrom | 16 A |
| Bemessungsstrom | 16 A |
| Bemessungsbetriebsspannung | 230 V |
| Verschiedene Phasen anschließbar | ja |
| Leistungsaufnahme | - |
| Mit Busankopplung | nein |
| Busmodul abnehmbar | nein |
| Min. Tiefe der Gerätedose | 64,5 mm |
| Modulare Erweiterungsmöglichkeit | nein |
| Schutzart (IP) | IP20 |
