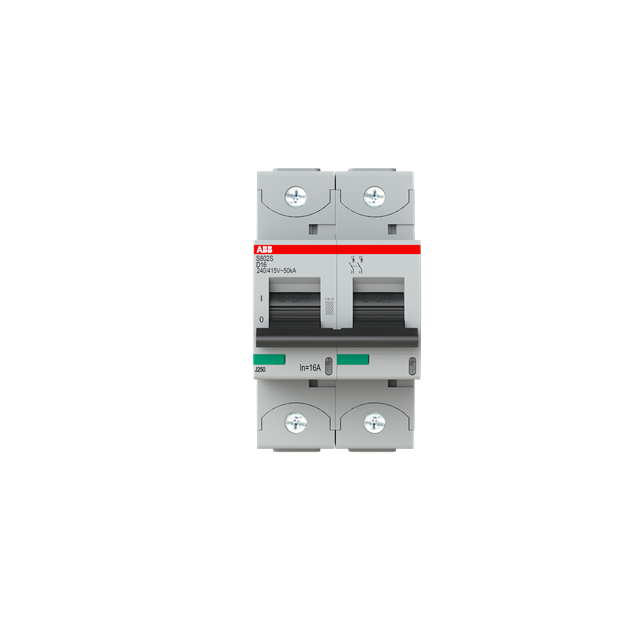

ABB S802S-D16 Hochleist.-Sicherungsautomat 16A,D,400VAC=Icu 50kA,690VAC=Icu6kA,2P 2CCS862001R0161

Artikelnummer: 2CCS862001R0161 ABB-2CCS862001R0161_7612271201104
Hersteller: ABB
EAN: 7612271201104

UVP: 436,08 €

295,12 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen. Erfüllt Anforderungen der IEC 60947-2, EN 60898-1, UL 1077 sowie IEC 61373 und EN45545-2. Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2. Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar. Normen: IEC/EN 60947-2, IEC/EN 60898-1, UL 1077 Anschlussart: Schraubklemme Anzahl Pole: 2P Anzahl geschützter Pole: 2 Auslösecharakteristik: D Bemessungs-Grenzkurzschlussausschaltvermögen: 50 kA, 30 kA, 15 kA, 6 kA, 30 kA Bemessungsbetriebsspannung: 400 V AC, 690 V AC Bemessungsschaltvermögen: 25 kA Bemessungsstrom: 16 A Zubehör anbaubar: Ja Schaltstellungsanzeige: EIN / AUS / TRIP

Weitere Informationen

Serie:	S800S
Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu ABB 2CCS862001R0161 S802S-D16 Hochleist.-Sicherungsautomat 16A,D,400VAC=Icu 50kA,690VAC=Icu6kA,2P :

Einbautiefe	82,5 mm
Auslösecharakteristik	D
Polzahl (gesamt)	2
Bemessungsstrom	16 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	50 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	7 W
Energiebegrenzungsklasse	3
Überspannungskategorie	4
Zusatzeinrichtungen möglich	Ja
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	70 mm²
