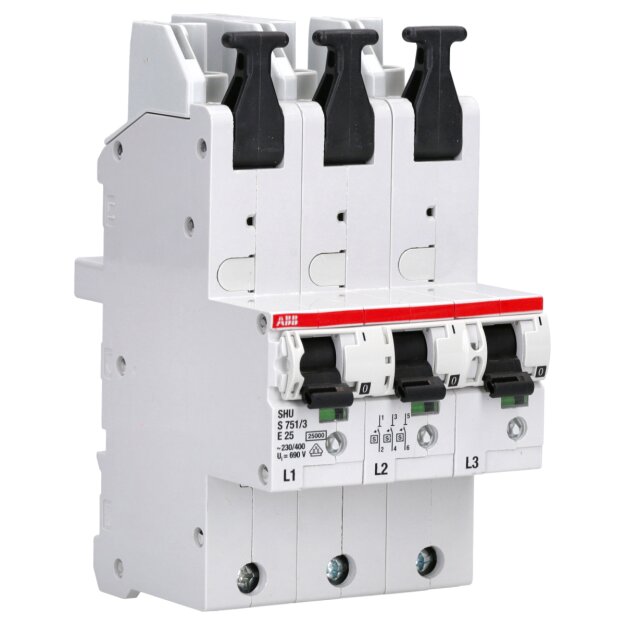

ABB S751/3-E25 selektiver Haupt-LS SHU E-Char.,25kA,25A,3x1P 2CDS781001R4252
Der ABB SLS-Schalter S751/3-E25 ist ein selektiver Hauptleitungsschutzschalter mit drei einpoligen Schaltelementen, der für den Einsatz in Niederspannungs-Hauptverteilungen und Zählerplätzen gemäß VDE-AR-N 4101 konzipiert ist. Mit einem Bemessungsstrom von 25 A und einem Bemessungsschaltvermögen von 25 kA bietet er zuverlässigen Schutz vor Überstrom und Kurzschluss. Die Auslösecharakteristik E gewährleistet eine selektive Abschaltung, wodurch nachgelagerte Schutzgeräte im Fehlerfall nicht unbeabsichtigt ausgelöst werden. Der Schalter ist für die direkte Montage auf 40-mm-Sammelschienensystemen ausgelegt und verfügt über schraubenlose Anschlussklemmen für eine einfache und sichere Installation. Mit einer Schutzart von IP20 und einer Bemessungsstoßspannungsfestigkeit von 6 kV erfüllt der S751/3-E25 hohe Sicherheitsanforderungen und ist ideal für Anwendungen in Wohn- und Zweckbauten geeignet. Der ABB S751/3-E25 ist die optimale Lösung für Anwendungen, die einen zuverlässigen und selektiven Schutz in der Energieverteilung erfordern. Dank seiner robusten Bauweise und der einfachen Installation eignet er sich hervorragend für den Einsatz in modernen Energieverteilungssystemen.
- Selektiver Hauptleitungsschutzschalter mit 3 × 1-poliger Schaltung für 25 A
- Auslösecharakteristik E für selektive Abschaltung und hohe Anlagenverfügbarkeit
- Bemessungsschaltvermögen von 25 kA gemäß IEC/EN 60947-2
- Direkte Montage auf 40-mm-Sammelschienensystemen mit schraubenlosen Anschlussklemmen
- Schutzart IP20 und Bemessungsstoßspannungsfestigkeit von 6 kV für hohe Sicherheit
Technische Daten und Merkmale zu ABB Stotz S&J Hauptsicherungsautomat S751/3-E25 (1er):
| Auslösecharakteristik | sonstige |
| Polzahl | 3 |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | - |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsabschaltvermögen | 25 kA |
| Mitschaltender Neutralleiter | nein |
| Frequenz | - |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannungsfestigkeit | - |
| Montageart | Sammelschiene |
| Schutzart (IP) | IP20 |
| Baugröße nach DIN 43880 | 6 |
