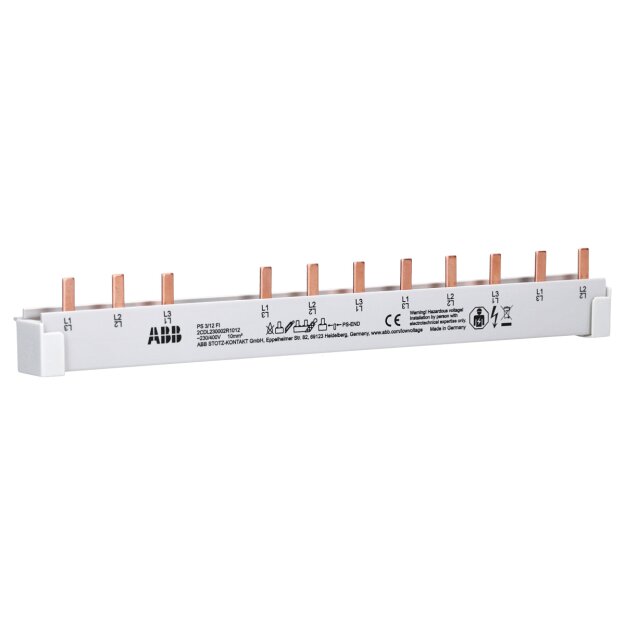

ABB PS3/12FI Phasenschiene 3-phasig 4x12P 10 mm² 2CDL230002R1012

ABB PS3/12FI Phasenschiene 3-phasig 4x12P 10 mm² 2CDL230002R1012

Artikelnummer: 2CDL230002R1012 ABB-2CDL230002_4016779571074
Hersteller: ABB
EAN: 4016779571074

UVP: 19,64 €

11,20 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB PS3/12FI Phasenschiene 3-phasig 4x12P 10 mm² 2CDL230002R1012

Die ABB PS3/12FI (Artikelnummer: 2CDL230002R1012) ist eine dreiphasige Phasenschiene, die eine effiziente und sichere Querverdrahtung von Fehlerstromschutzschaltern (FI) und Leitungsschutzschaltern ermöglicht. Bitte beachten Sie, dass die Installation und der Anschluss dieser Phasenschiene ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und ordnungsgemäße Funktion der elektrischen Anlage zu gewährleisten.

Anschlusskapazität: Die Phasenschiene ermöglicht die Verbindung eines vierpoligen FI-Schutzschalters mit bis zu acht einpoligen Leitungsschutzschaltern, was insgesamt 12 Teilungseinheiten (TE) entspricht.
Leiterquerschnitt und Nennstrom: Mit einem Leiterquerschnitt von 10 mm² ist sie für einen Bemessungsstrom von bis zu 63 A ausgelegt, was eine hohe Belastbarkeit gewährleistet.
Bemessungsspannung: Die Schiene ist für eine maximale Betriebsspannung von 690 V geeignet, was den Einsatz in typischen Niederspannungsnetzen ermöglicht.
Ablängbarkeit: Die PS3/12FI kann bei Bedarf gekürzt werden, um sie an spezifische Installationsanforderungen anzupassen.
Lieferumfang: Im Lieferumfang sind Endkappen enthalten, die einen sicheren und isolierten Abschluss nach dem Ablängen gewährleisten.

Weitere Informationen

Polzahl:	12

Technische Daten und Merkmale zu ABB Stotz S&J Sammelschiene PS 3/12 FI (1er):

Anzahl der Phasen	3
Polzahl	12
Geeignet für Anzahl Geräte	4
Teilungsmaß	44698 mm
Querschnitt	10 mm²
Länge	214 mm
Zuschneidbar	-
Breite in Teilungseinheiten	12
Bemessungsdauerstrom Iu	63 A
Ausführung des elektrischen Anschlusses	Stift
Isoliert	ja
Bemessungsstoßspannung	-
Bedingter Bemessungskurzschlussstrom Iq	-
Max. Bemessungsbetriebsspannung Ue	690 V
Bemessungskurzzeitstromfestigkeit Icw	25 kA
Geeignet für Geräte mit N-Leiter	ja
Geeignet für Geräte mit Hilfsschalter	nein
Farbe	grau
