3-Phasen-Sammelschienen PS2 dienen der Paralleleinspeisung mehrerer Motorschutzschalter MS/MO165 mit 0, 1 oder 2 seitlichen Anbauteilen von 9mm Baubreite Normen: IEC/EN 60947-4-1 Anschlussart Geräte: Pin Anzahl montierbare Geräte: 4 Anzahl Phasen: 3-phasig Bemessungsbetriebsspannung: 690 V AC Bemessungsbetriebsstrom: 125 A Bemessungskurzzeitstromfestigkeit: 100 kA Bemessungsquerschnitt: 25 mm²

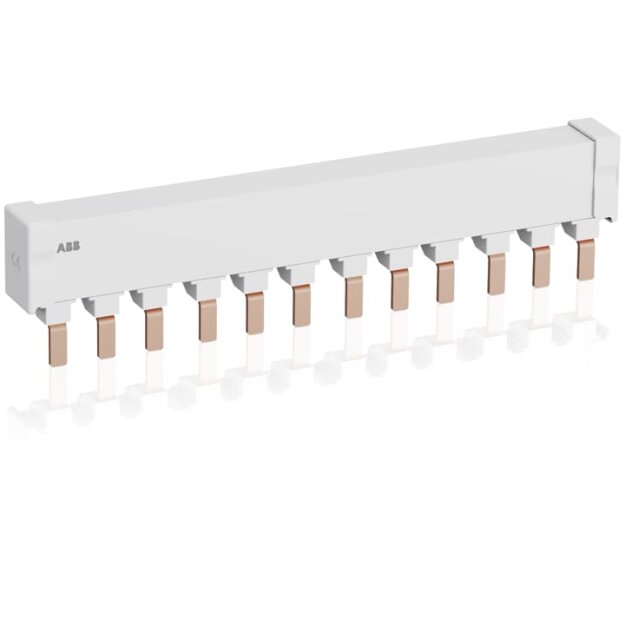

Technische Daten und Merkmale zu ABB PS2-4-0-125 3-Phasen-Sammelschiene für 4 MS165 Ie=125A 1SAM401920R1004:
| Anzahl der Phasen | 3 |
| Geeignet für Anzahl Geräte | 4 |
| Teilungsmaß | 18 mm |
| Querschnitt | 25 mm² |
| Länge | 225 mm |
| Breite in Teilungseinheiten | 12,8 |
| Bemessungsdauerstrom Iu | 125 A |
| Isoliert | Ja |
| Bemessungsstoßspannung | 8 kV |
| Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
