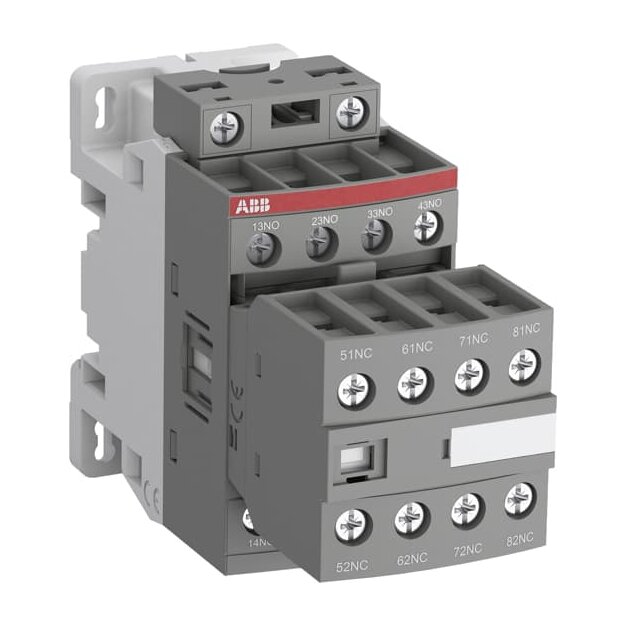

ABB NFZB80E-21 Hilfsschütz 24-60V 50/60Hz / 20-60V DC 8S mit Bahnzulassung 1SBH136061R2180

Artikelnummer: 1SBH136061R2180 ABB-1SBH136061R2180_3471523105713
Hersteller: ABB
EAN: 3471523105713

UVP: 146,51 €

70,94 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

4- oder 8-polige Hilfsschütze der Baureihe NF erfüllen die Relaisfunktion gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1 und sind AC/DC-ansteuerbar. Sie schalten Steuerkreise oder Lastkreise bis 4 A (230V). Alle Hilfskontakte sind als Zwangsgeführte Kontakte nach IEC60947-5-1 Anhang L 2.1 ausgeführt. Löschglieder sind integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60335-2-40 LZGH2 A2L, UL 60947-5-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-5-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. Anschlussart: Schraubklemme Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 8 Bemessungssteuerspannung: 24 ... 60 V, 24 ... 60 V, 20 ... 60 V Einbaulage: 1, 1 +/-30°, 2, 3, 4, 5 Konventioneller thermischer Dauerstrom in freier Luft: 16 A

Weitere Informationen

Serie:	NFZB80E
Montageart:	DIN-Schiene/Schraube

Technische Daten und Merkmale zu ABB 1SBH136061R2180 NFZB80E-21 Hilfsschütz 24-60V 50/60Hz / 20-60V DC 8S mit Bahnzulassung:

Bemessungssteuerspeisespannung AC 50 Hz	24 V
Bemessungssteuerspeisespannung AC 50 Hz	60 V
Bemessungssteuerspeisespannung DC	20 V
Spannungsart zur Betätigung	AC/DC
Bemessungsbetriebsstrom	3 A
Montageart	DIN-Schiene/Schraube
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	8
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung DC	6 V
Spannungsart der Betriebsspannung	AC
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	86 mm
