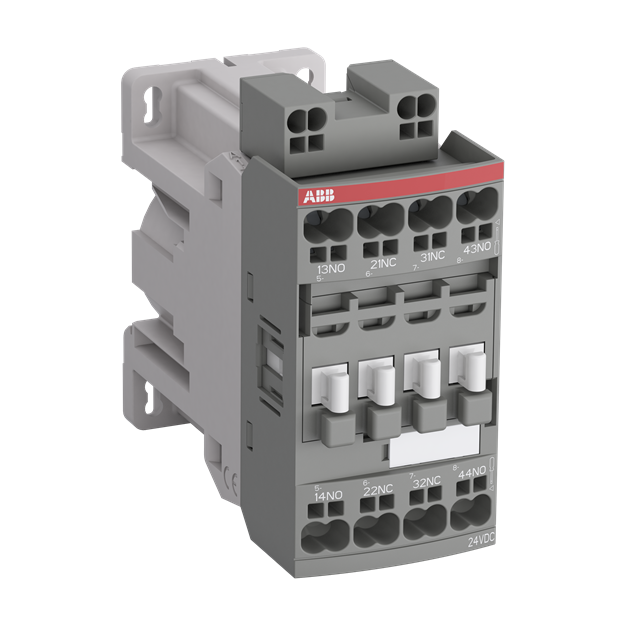

ABB NFZ31EK-30 Hilfsschütz 24 V DC Push - In - Anschluß Low Power Consumption 1SBH136005R3031

Artikelnummer: 1SBH136005R3031 ABB-1SBH136005R3031_3471523153493
Hersteller: ABB
EAN: 3471523153493

UVP: 134,95 €

66,19 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die Hilfsschütze NFZ..K werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt. Die Hilfsschütze NFZ..K mit Spulencode -30 verfügen über eine elektronische Spulenschnittstelle für 24 V DC mit eingebautem Überspannungsschutz, die einen reduzierten Verbrauch der Haltespule von bis zu 1,7 W für einen geringen Energieverbrauch der Verteilung und eine direkte Steuerung durch einen SPS-Ausgang ≥ 250 mA 24 V DC ermöglicht. NFZ..K enthalten Push-in-Federklemmen. Ein einfaches Eindrücken des Leiters genügt für eine extrem schnelle Verdrahtung: schnellere Installation als je zuvor, einfachere Verdrahtung als je zuvor, zuverlässige Verbindungen als je zuvor. - Pole: 4-polige Hilfsschütze (zwangsgeführte Hilfskontakte gemäß Anhang L der IEC 60947-5-1 und mit dem Symbol "Zwangsgeführt" auf der Seite des Hilfsschützes) - Zubehör: eine breite Palette an Zubehör ist erhältlich. Normen: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13 Anschlussart: Push-In Klemme Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 3 Bemessungssteuerspannung: 24 V Einbaulage: 1, 1 +/-30°, 2, 3, 4, 5 Konventioneller thermischer Dauerstrom in freier Luft: 16 A

Weitere Informationen

Serie:	NFZ31E
Montageart:	DIN-Schiene/Schraube

Technische Daten und Merkmale zu ABB 1SBH136005R3031 NFZ31EK-30 Hilfsschütz 24 V DC Push - In - Anschluß Low Power Consumption:

Bemessungssteuerspeisespannung DC	24 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsstrom	3 A
Montageart	DIN-Schiene/Schraube
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	3
Anzahl der Hilfskontakte als Öffner, verzögert schaltend	0
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung DC	6 V
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Steckklemmanschluss
Breite	45 mm
Höhe	92,3 mm
Tiefe	97 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
