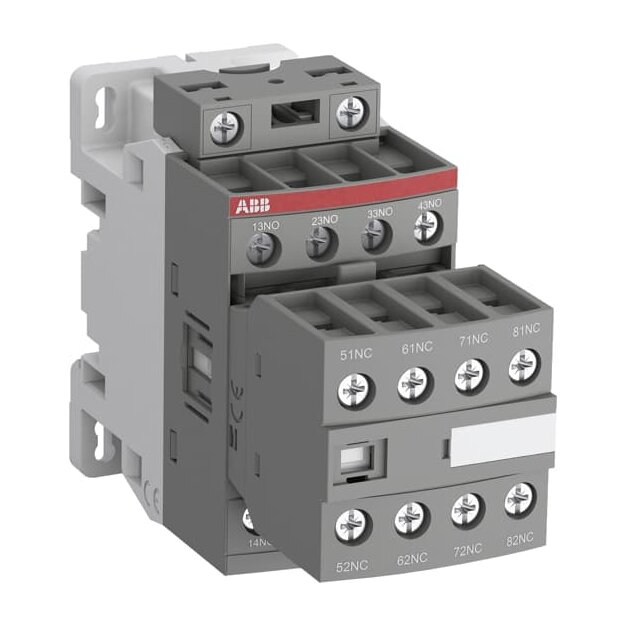

ABB NFC71E-80 Hilfsschütz 220-230V 50Hz / 230-240V 60Hz 7S+1Ö 1SBH131001R8071

Artikelnummer: 1SBH131001R8071 ABB-1SBH131001R8071_3471523015371
Hersteller: ABB
EAN: 3471523015371

UVP: 93,82 €

46,11 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

8-polige Hilfsschütze der Baureihe NFC erfüllen die Relaisfunktion gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1 und sind AC ansteuerbar. Sie schalten Steuerkreise oder Lastkreise bis 4 A (230V). Alle Hilfskontakte sind als Zwangsgeführte Kontakte nach IEC60947-5-1 Anhang L 2.1 ausgeführt. Normen: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 0 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 7 Bemessungssteuerspannung: 220 ... 230 V, 230 ... 240 V Einbaulage: 1, 1 +/-30°, 2, 3, 4, 5 Konventioneller thermischer Dauerstrom in freier Luft: 16 A

Weitere Informationen

Serie:	NFC71E
Montageart:	DIN-Schiene/Schraube

Technische Daten und Merkmale zu ABB 1SBH131001R8071 NFC71E-80 Hilfsschütz 220-230V 50Hz / 230-240V 60Hz 7S+1Ö :

Bemessungssteuerspeisespannung AC 50 Hz	220 V
Bemessungssteuerspeisespannung AC 50 Hz	230 V
Bemessungssteuerspeisespannung AC 60 Hz	240 V
Spannungsart zur Betätigung	AC
Bemessungsbetriebsstrom	3 A
Montageart	DIN-Schiene/Schraube
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	7
Anzahl der Hilfskontakte als Öffner, verzögert schaltend	0
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung DC	6 V
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	86 mm
Tiefe	110,5 mm
