8-polige Hilfsschütze der Baureihe NFC erfüllen die Relaisfunktion gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1 und sind AC ansteuerbar. Sie schalten Steuerkreise oder Lastkreise bis 4 A (230V). Alle Hilfskontakte sind als Zwangsgeführte Kontakte nach IEC60947-5-1 Anhang L 2.1 ausgeführt. Normen: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 0 Anzahl Hilfskontakte Öffner: 4 Anzahl Hilfskontakte Schließer: 4 Bemessungssteuerspannung: 220 ... 230 V, 230 ... 240 V Einbaulage: 1, 1 +/-30°, 2, 3, 4, 5 Konventioneller thermischer Dauerstrom in freier Luft: 16 A
| Serie: | NFC33/11 |
| Montageart: | DIN-Schiene/Schraube |

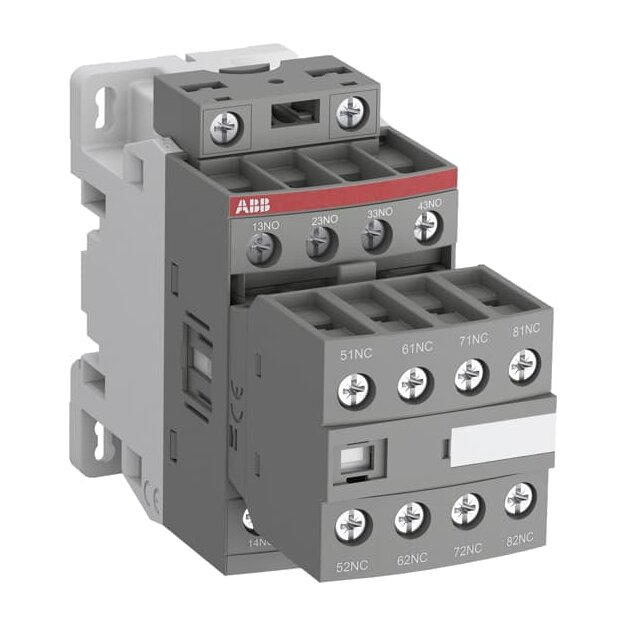

Technische Daten und Merkmale zu ABB 1SBH131001R8039 NFC33/11-80 Hilfsschütz 220-230V 50Hz / 230-240V 60Hz:
| Bemessungssteuerspeisespannung AC 50 Hz | 220 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 V |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom | 3 A |
| Montageart | DIN-Schiene/Schraube |
| Anzahl der Hilfskontakte als Öffner | 4 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung DC | 6 V |
| Bemessungsschaltstrom | 4 A |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 110,5 mm |
