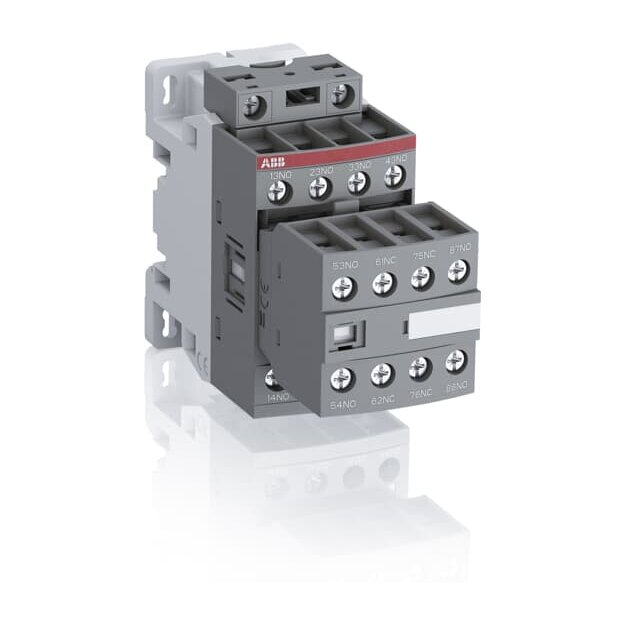

ABB NF51/11-11 Hilfsschütz 24-60V 50/60Hz / 20-60V DC 1SBH137001R1159

Artikelnummer: 1SBH137001R1159 ABB-1SBH137001R1159_3471523107717
Hersteller: ABB
EAN: 3471523107717

UVP: 109,88 €

54,00 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

4- oder 8-polige Hilfsschütze der Baureihe NF erfüllen die Relaisfunktion gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1 und sind AC/DC-ansteuerbar. Sie schalten Steuerkreise oder Lastkreise bis 4 A (230V). Alle Hilfskontakte sind als Zwangsgeführte Kontakte nach IEC60947-5-1 Anhang L 2.1 ausgeführt. Löschglieder sind integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60335-2-40 LZGH2 A2L, UL 508, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 14-13 Anschlussart: Schraubklemme Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 6 Bemessungssteuerspannung: 24 ... 60 V, 24 ... 60 V, 20 ... 60 V Einbaulage: 1, 1 +/-30°, 2, 3, 4, 5 Konventioneller thermischer Dauerstrom in freier Luft: 16 A

Weitere Informationen

Serie:	NF51/11
Montageart:	DIN-Schiene/Schraube

Technische Daten und Merkmale zu ABB 1SBH137001R1159 NF51/11-11 Hilfsschütz 24-60V 50/60Hz / 20-60V DC:

Bemessungssteuerspeisespannung AC 50 Hz	24 V
Bemessungssteuerspeisespannung AC 50 Hz	60 V
Bemessungssteuerspeisespannung DC	20 V
Spannungsart zur Betätigung	AC/DC
Bemessungsbetriebsstrom	3 A
Montageart	DIN-Schiene/Schraube
Anzahl der Hilfskontakte als Öffner	2
Anzahl der Hilfskontakte als Schließer	6
Anzahl der Hilfskontakte als Öffner, verzögert schaltend	0
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung DC	6 V
Spannungsart der Betriebsspannung	AC
Bemessungsschaltstrom	4 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	86 mm
Tiefe	110,5 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
