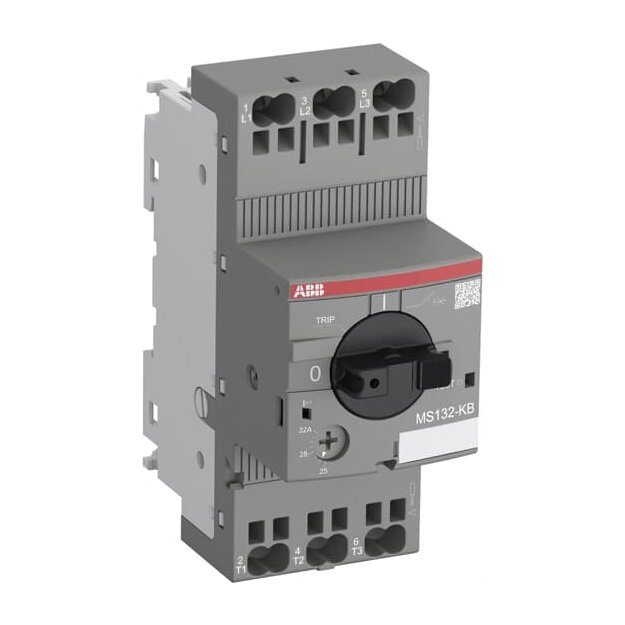

ABB MS132-25KB Motorschutzschalter mit Push-In Klemmen für Bahn 1SAM350210R1014

Artikelnummer: 1SAM350210R1014 ABB-1SAM350210R1014_4013614535048
Hersteller: ABB
EAN: 4013614535048

UVP: 253,65 €

124,36 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

MS132-KB steht für die kompakte und leistungsstarke Baureihe in schraubenloser Push-in Federanschlusstechnik in 45 mm Baubreite für den Motorschutz bis 15 kW (400 V) in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Sie bieten zuverlässigen Schutz im Falle von Überlast und Kurzschluss und haben Trennfunktion. MS132-KB haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich. Sie erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch. Normen: IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1 Anzahl Pole: 3P Bedienteilausführung: Drehgriff Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 50 kA, 10 kA, 50 kA, 30 kA, 10 kA, 3 kA Bemessungs-Grenzkurzschlussausschaltvermögen: 50 kA, 50 kA, 30 kA, 10 kA, 3 kA Bemessungsauslösestrom der unverzögerten Auslösung: 375 A Bemessungsbetriebsleistung AC-3: 11 kW Bemessungsbetriebsspannung: 690 V AC, 250 V DC Bemessungsbetriebsstrom AC-3: 25 A Bemessungsstoßspannungsfestigkeit: 6 kV Einstellbereich: 20 ... 25 A Schutzart: IP20, IP20

Weitere Informationen

Serie:	MS132
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB 1SAM350210R1014 MS132-25KB Motorschutzschalter mit Push-In Klemmen für Bahn :

Überlastauslöser Stromeinstellung	20 A
Überlastauslöser Stromeinstellung	25 A
Einstellbereich des unverzögerten Kurzschlussauslösers	375 A
Mit thermischem Überlastschutz	Ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	250 V
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	11 kW
Verlustleistung	8,4 W
Anschlussart Hauptstromkreis	Federzuganschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	45 mm
Breite	112 mm
Tiefe	87 mm
