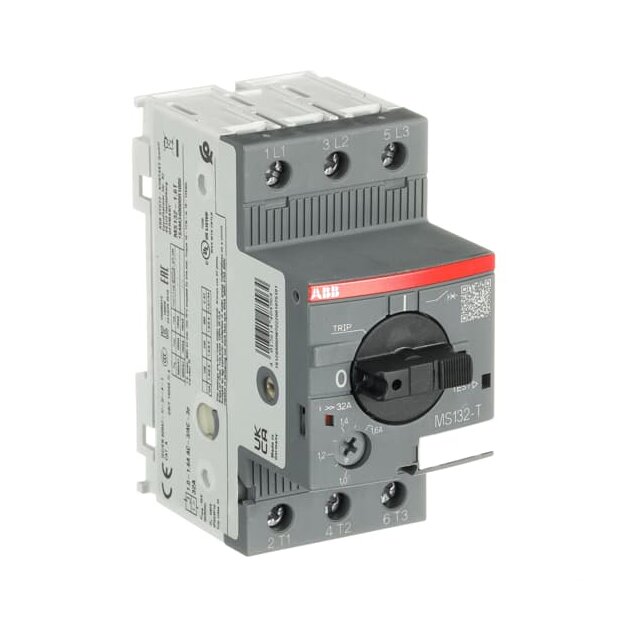

ABB MS132-1.6T Transformatorschutzschalter primär-seitig Auslöseklasse 10 1SAM340000R1006

Artikelnummer: 1SAM340000R1006 ABB-1SAM340000R1006_4013614484964
Hersteller: ABB
EAN: 4013614484964

UVP: 132,45 €

64,10 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz mit hohem Kurzschlussausschaltzvermögen für Transformatoren mit Primärstömen bis 25 A gemäß IEC/EN60947-1, -2, -4-1. UL-Zulassung als "Motor controller" für Sonderanwendung Transformatorschutz erlaubt den Einsatz in Nordamerika. Der primärseitige Transformatornennstrom wird durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät besitzt eine Modulbreite von 45 mm, wird mithilfe eines direkt abschließbaren Drehgriffes mit einer klaren Schaltstellungsanzeige (I/TRIP/0) bedient und verfügt über eine Kurzschlussanzeige. Hilfs-, Signal- und Kurzschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die Verdrahtung von 1-Phasentransformatoren. Normen: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, IEC 60335-2-40 A2L Anzahl Pole: 3P Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 100 kA, 100 kA Bemessungsbetriebsspannung: 690 V AC Bemessungsdauerstrom: 1.6 A Bemessungsisolationsspannung: 690 V Bemessungsstoßspannungsfestigkeit: 6 kV

Weitere Informationen

Serie:	MS132
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Technische Daten und Merkmale zu ABB 1SAM340000R1006 MS132-1.6T Transformatorschutzschalter primär-seitig Auslöseklasse 10 :

Bemessungsdauerstrom Iu	1,6 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	100 kA
Überlastauslöser Stromeinstellung	1 A
Einstellbereich des unverzögerten Kurzschlussauslösers	32 A
Verlustleistung	4,8 W
Gerätebauart	Komplettgerät im Gehäuse
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	Ja
Anzahl der Hilfskontakte als Öffner	0
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Drehknopf
Schutzart (IP)	IP20

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.

Zubehör
