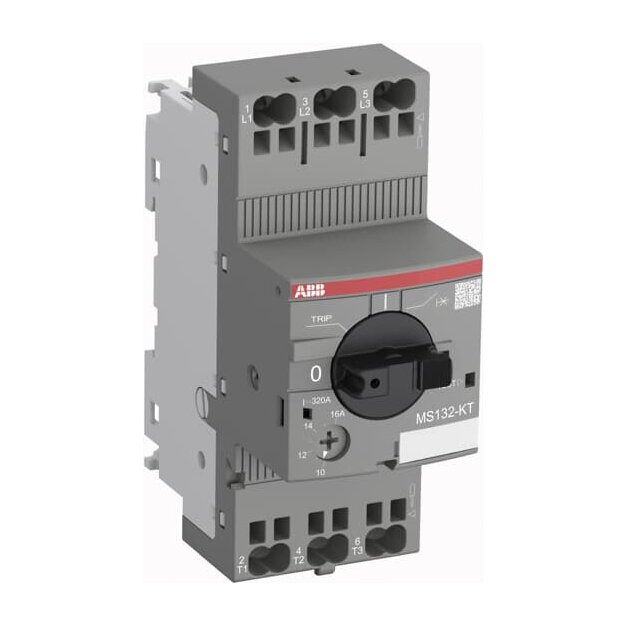

ABB MS132-0.63KT Transformatorschutzschalter mit Push-In Klemmen, 1SAM340010R1004

Artikelnummer: 1SAM340010R1004 ABB-1SAM340010R1004_4013614535147
Hersteller: ABB
EAN: 4013614535147

UVP: 124,95 €

61,27 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Transformatorschutzschalter MS132-KT in schraubenloser Push-in Federanschlusstechnik mit thermischem und elektromagnetischem Schutz mit hohem Kurzschlussausschaltzvermögen für Transformatoren mit Primärstömen bis 25 A gemäß IEC/EN60947-1, -2, -4-1. UL-Zulassung als "Motor controller" für Sonderanwendung Transformatorschutz erlaubt Einsatz in Nordamerika. Der primärseitige Transformatornennstrom wird durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät besitzt eine Modulbreite von 45 mm, wird mithilfe eines direkt abschließbaren Drehgriffes mit einer klaren Schaltstellungsanzeige (I/TRIP/0) bedient und verfügt über eine Kurzschlussanzeige. Die Push-in Federanschlussklemmen erlauben für starre Drähte und Litzen mit Aderendhülsen werkzeugloses und zeitsparendes Einstecken der Anschlussleitungen, Litzen ohne Aderendhülsen können ebenfalls angeschlossen werden; ein späteres Nachjustieren der Anschlüsse entfällt. Push-in Feder Varianten gibt es für Hilfs- und Signalkontakte, diese passen auch an die Transformatorschutzschalter in Schraubtechnik. Normen: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, IEC 60335-2-40 A2L Anzahl Pole: 3P Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 100 kA, 100 kA Bemessungsbetriebsspannung: 690 V AC Bemessungsdauerstrom: 0.63 A Bemessungsisolationsspannung: 690 V Bemessungsstoßspannungsfestigkeit: 6 kV

Weitere Informationen

Serie:	MS132
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Technische Daten und Merkmale zu ABB 1SAM340010R1004 MS132-0.63KT Transformatorschutzschalter mit Push-In Klemmen,:

Bemessungsdauerstrom Iu	0,63 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	100 kA
Überlastauslöser Stromeinstellung	0,4 A
Einstellbereich des unverzögerten Kurzschlussauslösers	12,6 A
Verlustleistung	4,5 W
Gerätebauart	Komplettgerät im Gehäuse
Anschlussart Hauptstromkreis	Federzuganschluss
Geeignet für Hutschienenmontage	Ja
Anzahl der Hilfskontakte als Öffner	0
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Drehknopf
Schutzart (IP)	IP20

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.

Zubehör
