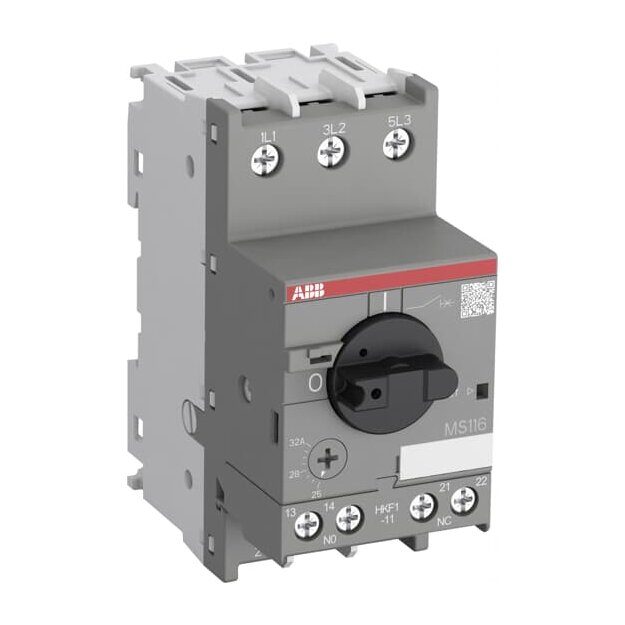

ABB MS116-32-HKF1-11 Motorschutzschalter Auslöseklasse 10A 25 ... 32 A HKF1-11 1SAM250005R1015

Artikelnummer: 1SAM250005R1015 ABB-1SAM250005R1015_4013614405648
Hersteller: ABB
EAN: 4013614405648

UVP: 236,16 €

114,12 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Motorschutzschalter MS116-HKF1-11 mit thermischem und elektromagnetischem Schutz für Motoren bis 15 kW (400 V) gemäß IEC/EN60947-1, -2, -4-1. Das temperaturkompensierte Gerät besitzt eine Modulbreite von 45 mm, wird mithilfe eines abschließbaren Drehgriffes mit einer klaren Schaltstellungsanzeige (I/0) bedient. MS116-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Geräte. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. UL-Zulassung als "Motor controller" erweitert den Einsatzbereich für Nordamerika. Normen: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L Anzahl Pole: 3P Bedienteilausführung: Drehgriff Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 10 kA, 10 kA, 3 kA, 3 kA, 2 kA Bemessungs-Grenzkurzschlussausschaltvermögen: 16 kA, 16 kA, 15 kA, 10 kA, 3 kA Bemessungsauslösestrom der unverzögerten Auslösung: 480 A Bemessungsbetriebsleistung AC-3: 15 kW Bemessungsbetriebsspannung: 690 V AC Bemessungsbetriebsstrom AC-3: 32 A Bemessungsstoßspannungsfestigkeit: 6 kV Einstellbereich: 25 ... 32 A Schutzart: IP20, IP10

Weitere Informationen

Serie:	MS116
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB 1SAM250005R1015 MS116-32-HKF1-11 Motorschutzschalter Auslöseklasse 10A 25 ... 32 A HKF1-11 :

Überlastauslöser Stromeinstellung	25 A
Überlastauslöser Stromeinstellung	32 A
Einstellbereich des unverzögerten Kurzschlussauslösers	480 A
Mit thermischem Überlastschutz	Ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	15 kW
Verlustleistung	9,3 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	16 kA
Schutzart (IP)	IP20
Höhe	97,8 mm
Breite	45 mm
Tiefe	85,4 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
